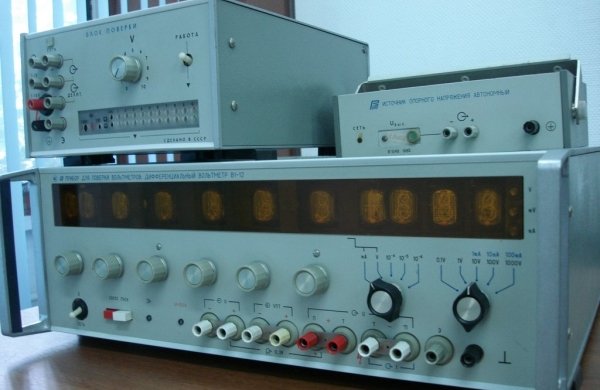

Калибратор В1-12
Калибратор В1-12 для поверки цифровых вольтметров и аналого-цифровых преобразователей постоянного тока, а также для точных измерений напряжений постоянного тока дифференциальным методом в лабораторных и производственных условиях. Показание, индицируемое при измерении напряжений постоянного тока цифровым табло нуль-органа, преобразуется в аналоговую форму для выдачи его на внешний самописец.
Используется как усилитель постоянного тока с коэффициентами усиления: 1, 10, 100.
Основные данные В1-12
• Диапазон выходных калиброванных напряжений 1*10-7 - 1000 В (0,1-1-10-100-1000 В)
• Диапазон выходных калиброванных токов 1*10-9 - 1*10-1 А
• Диапазон измерения напряжений постоянного тока 10-6 - 1000 В (1 - 10-100-1000 В)
• Основная погрешность:
установки калиброванных токов с учетом погрешности меры ЭДС: ≤ 1*10-4 Iк +1*10-5 Iп (1 и 10 мА) и 2,5*10-4 Iк+1*10-5 Iп (100 мА);
цифроаналогового преобразования ≤ (4*10-3 Un +3) мВ, где Uп - числовое показание индикатора нуль-органа, Iп- номинальная верхняя граница установленного поддиапазона
• Дрейф установленного уровня выходного напряжения за 8 ч не превышает ± (1*10-5 Uк + 1*10-6 Uп )
• Максимальный ток нагрузки: 110 мА (до 100 В), 11 мА (свыше 100 В)
• Выходное сопротивление: 10 Ом (0,1 В), 100 Ом (1 В), 0,001 Ом (10, 100, 1000 В)
• Входное сопротивление 109 Ом (на всех поддиапазонах)
