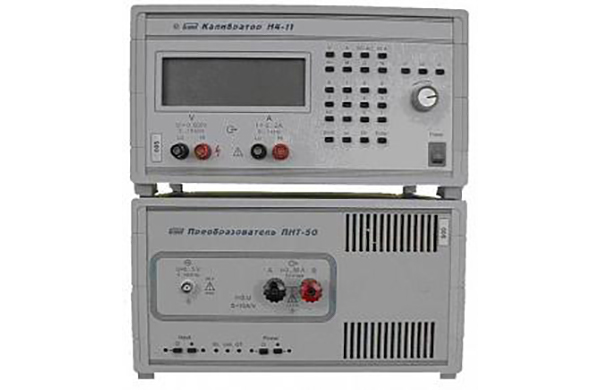

КАЛИБРАТОР УНИВЕРСАЛЬНЫЙ Н4-11
Обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима. Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600В и силы тока до 2А. С блоком преобразователя ПНТ-50 калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50А. С катушкой КТ-400 обеспечивает проверку токовых клещей постоянного (до 400А) и переменного тока (до 250А). Обеспечивает воспроизведение амплитудно и фазоманипулированных сигналов для проверки устройств ЖД автоматики и сигнализации.
РЕЖИМЫ АМПЛИТУДНОЙ И ФАЗОВОЙ МАНИПУЛЯЦИИ
Прибор обеспечивает следующие режимы манипуляции калиброванных сигналов постоянного и переменного тока (в том числе с параметрами железнодорожной сигнализации):-“M0” непрерывный сигнал для установки (калибровки) амплитуды импульсов;-амплитудной “M1” и “M2” симметричными импульсами (для проверки устройств тональной манипуляции);-амплитудной “M3”, “M4” и “M5” кодоимпульсными последовательностями с фиксированными временными соот-ношениями между фронтами импульсов (для проверки приборов сигнализации);
-амплитудной “M3s”, “M4s” и “M5s” кодоимпульсными последовательностями с синхронизацией фронтов импульсов по полупериодам несущей частоты. Включается только для сигналов переменного тока и в ограниченных диапазонах частот. Номинальные временные соотношения кодоимпульсной последовательности выдержива-ются на трех частотах 25, 50 и 75 Гц;-“M3k”, “M4k” и “M5k” аналогичны “M3s”, “M4s” и “M5s” только с сокращенной длительностью импульсов. Упо-мянутые режимы обеспечивают формирование стабильных временных диаграмм и предназначены проверки измерите-лей временных соотношений сигналов кодоимпульсной модуляции;-фазовой “M6_16”, “M6_24”, “M6_32”, “M6_48” и “M6_64” симметричными импульсами с длительностью 16, 24, 32, 48 и 64 периода несущей частоты. Включается только для сигналов переменного тока и в ограниченных диапазо-нах частот. В данном режиме приблизительно имитируются (энергетически и по спектру) сигналы систем автоматики, манипулированные по фазе. Режим предназначен для проверки измерителей уровня фазоманипулированных сигналов;-“M7” формирования одиночного импульса заданной длительности по внешнему сигналу (с клавиатуры или интерфейса). Данный режим предназначен для проверки электрических секундомеров и подобных устройств;-амплитудной манипуляции “M8” импульсами со скважностью 8 и других типов для специальных целей
