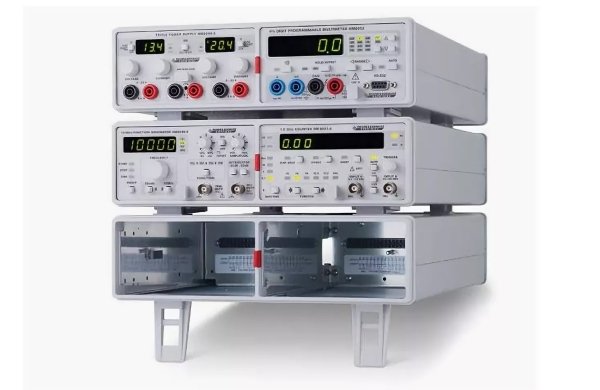

На протяжении многих лет эксплуатации модульная система HAMEG серии 8000 доказала свою практичность. Преимущества данной системы подтверждаются несколькими сотнями тысяч проданных модулей. Сбалансированное соотношение цены и качества в сочетании с огромной гибкостью встраиваемых технологий делают возможным быструю и недорогую адаптацию измерительных установок в условиях развивающейся измерительной техники и изменении требований к ней. Путем установки до пяти модулей друг над другом достигается эффективная экономия рабочего. Благодаря данной особенности, в ограниченном пространстве можно расположить до десяти измерительных приборов, объединенных в единый измерительный блок. На верхней части модулей предусмотрены углубления для ножек вышестоящих приборов, что предотвращает их скольжение и позволяет ставить сверху дополнительные источники питания, системные устройства, анализаторы спектра и осциллографы фирмы HAMEG.
Базовый блок HAMEG HM8001-2 Базовый блок для сменных модулей модульной системы серии 8000 предназначен для обеспечения питания. Блок способен обеспечить питание до двух модулей постоянным напряжением, обладает электронной стабилизацией, имеет гальваническую развязку от сети питания и защиту от короткого замыкания. В составе блока используется трансформатор с защитой от перегрева. В комплект поставки входят: базовый блок, шнур электропитания, руководство пользователя. Рекомендуемые принадлежности: |
| Метрологические и технические характеристики | |
| 2 × 8 Вперем, макс. 0,4 A (каждый модуль) 2 × 5 Впост, макс. 1 A (каждый модуль) 4 × 20 Впост, макс. 0,5 A (каждый модуль) |
|
| Напряжения от 5 до 20 В программируются для каждого модуля (полярность по выбору) | |
| Выходная мощность | макс. 25 Вт для каждого модуля. Все выходы постоянного напряжения снабжены электронным стабилизатором, гальванической развязкой и защитой от короткого замыкания. Выходной ток двух модулей HM8040-3 в HM8001-2: сумма всех каналов < 2 А |
| Выключатель электропитания (ON/OFF) расположен между двумя модулями на лицевой панели. | |
| Класс безопасности | первый (EN 61010-1) |
| Электропитание | 115/ 230 В, 50 ... 60 Гц, категория II |
| Макс. допустимое отклонение номиналов сети электропитания | ±10% |
| Потребляемая мощность | макс. 110 Вт (с защитой от перегрузки) |
| Диапазон рабочих температур | +5 ... +40 °C |
| Диапазон температур хранения | -20 ... +70 °C |
| Отн. влажность | 5 ... 80 % (без конденсации) |
| Размеры (ш × в × г) | 285 × 75 × 365 мм |
| Вес | прибл. 4 кг |
Все данные действительны при +23 °C после 30-минутного прогрева.
Модульная система HAMEG серии 8000 также включает в себя:
 |
HM8012 4,5-разрядный программируемый мультиметр |
|
 |
HM8018 LCR-метр (25 кГц) |
|
 |
HM8021-4 Универсальный частотомер (1,6 ГГц) |
|
 |
HM8030-6 Функциональный генератор (10 МГц) |
|
 |
HM8040-3 Трехканальный источник питания |
|
 |
HM800 Пустой модуль |
