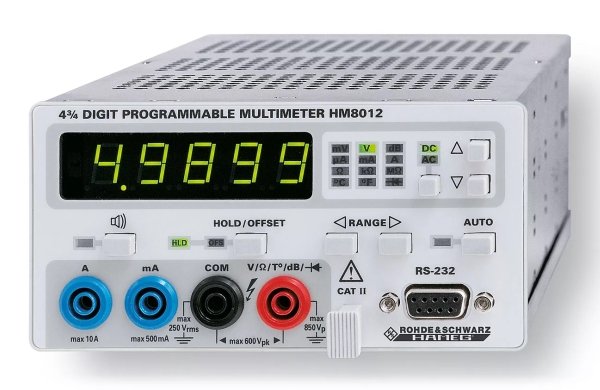

Мультиметр универсальный НМ8012 предназначен для измерений напряжения и силы постоянного и переменного токов, электрического сопротивления по постоянному току, температуры и смещения/измерения относительных значений. Описание средства измерений |
Метрологические и технические характеристики
Постоянное напряжение | |
Диапазоны измерений | 500 мВ, 5 В, 50 В, 500 В, 600 В |
Разрешающая способность | 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
Точность | |
5 В, 500 В, 600 В | ±(0,05 % от считанного + 0,002 % всего диапазона) |
500 мВ, 50 В | ±(0,05 % от считанного + 0,004 % всего диапазона) |
Защита от перегрузки | |
В/Ом/Т°/дБ для COM и корпуса | 850 Впик при макс. 60 Гц или 600 Впост |
COM относительно корпуса | 250 Вэфф при макс. 60 Гц или 250 Впост |
Входное сопротивление | |
50 В, 500 В, 600 В | 10 МОм || 90 пФ |
500 мВ, 5 В | > 1 ГОм || 90 пФ |
Входной ток | 10 пА |
Коэффициент ослабления синфазного сигнала | ≥ 100 дБ (50 ... 60 Гц Ѓ} 0,5 %) |
Коэффициент ослабления аддитивных помех | ≥ 60 дБ (50 ... 60 Гц Ѓ} 0,5 %) |
Режим дБ | |
Точность | ±(0,02 дБ + 2 разряда) (отображение > -38,7 дБм) |
Разрешающая способность | 0,01 дБ выше 18 % от номинала |
Постоянный ток | |
Диапазоны измерений | 500 мкА, 5 мА, 50 мА, 500 мА, 10 А |
Разрешающая способность | 10 пА, 100 пА, 1 мкА, 10 мкА, 1 мА |
Точность | |
0,5 ... 500 мА | ±(0,2 % от считанного + 0,004 % всего диапазона) |
10 А | ±(0,3 % от считанного + 0,004 % всего диапазона) |
Падение напряжения | |
Диапазон 10 А | макс. 0,2 В |
Диапазон 500 мА | макс. 2,5 В |
Другие диапазоны | макс. 0,7 В |
Переменное напряжение | |
Диапазоны измерений | 500 мВ, 5 В, 50 В, 500 В, 600 В |
Разрешающая способность | 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
Точность 0,5 ... 50 В | |
40 Гц ... 5 кГц | ±(0,4 % от считанного + 0,07 % всего диапазона) |
20 Гц ... 20 кГц | ±(1 % от считанного + 0,07 % всего диапазона) |
Точность 500 В и 600 В | |
40 Гц ... 1 кГц | ±(0,4 % от считанного + 0,07 % всего диапазона) |
20 Гц ... 1 кГц | ±(1 % от считанного + 0,07 % всего диапазона) |
Защита от перегрузки | |
В/Ом/Т°/дБ/ для COM и корпуса | 850 Впик при макс. 60 Гц или 600 Впост |
COM относительно корпуса | 250 Вэфф при макс. 60 Гц или 250 Впост |
Входной импеданс | |
Режим перем. тока | 1 МОм || 90 пФ |
Режим перем. + пост. тока | 10 МОм || 90 пФ |
Полоса пропускания на уровне -3 дБ | 80 кГц (тип. значение) |
Режим дБ | 20 Гц ... 20 кГц |
Точность | |
-23,8 ... 59,8 дБм | ±0,2 дБм |
Разрешающая способность | 0,01 дБ выше 9 мВ |
Коэффициент ослабления синфазного сигнала | ≥ 60 дБ (50 ... 60 Гц Ѓ} 0,5 %) |
Коэффициент амплитуды | макс. 7 |
Переменный ток | |
Диапазоны измерений | 500 мкА, 5 мА, 50 мА, 500 мА, 10 А |
Разрешающая способность | 10 пА, 100 пА, 1 мкА, 10 мкА, 1 мА |
Точность | |
0,5 ... 500 мА | ±(0,7 % от считанного + 0,07 % всего диапазона) 40 Гц ... 5 кГц |
10 А | ±(1 % от считанного + 0,07 % всего диапазона) |
Измерение переменного и постоянного тока | |
Аналогично измерению переменного тока + 25 разрядов | |
Сопротивление | |
Диапазоны измерений | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 50 МОм |
Разрешающая способность | 10 мОм, 100 мОм, 1 Ом, 10 Ом, 100 Ом, 1 кОм |
Точность | |
500 Ом ... 500 кОм | ±(0,05 % от считанного + 0,004 % всего диапазона + 50 мОм) |
5 ... 50 MОм | ±(0,3 % от считанного + 0,004 % всего диапазона) |
Защита от перегрузки | макс. 300 Вэфф |
Измеряемый ток | 500 Ом ... 5 кОм, диапазон: 1 мА 50 кОм, диапазон: 100 мкА 500 кОм, диапазон: 10 мкА 5 ... 50 МОм, диапазон: 100 пА |
Напряжение измерения | тип. 10 В для разомкнутых входов, зависит от номинала измеряемого резистора. Отрицательная полярность напряжения измерения определяется относительно общего провода |
Температурные характеристики | |
2-проводное измерение сопротивления | с линеаризацией для датчиков PT100 согласно стандарту EN60751 |
Диапазон | -200 ... +500 °C |
Разрешающая способность | 0,1 °C |
Измеряемый ток | прибл. 1 мА |
Отображение | в градусах Цельсия (°C) или Фаренгейта (°F) |
Точность | ±(0,4 °C + 0,0005 x Т) в диапазоне -200 ... +200 °C ±(0,5 °C + 0,0005 x Т) в диапазоне -200 ... +500 °C (температура в градусах Цельсия, погрешность датчика не учитывается) |
Температурный коэффициент (опорное значение +23°С) | |
V = 500 мВ, 50 В Диапазон 600 В Другие диапазоны |
0,003 %/°C 0,008 %/°C 0,002 %/°C |
V~ Диапазон 600 В другие диапазоны |
0,008 %/°C 0,005 %/°C |
mA все диапазоны | 0,02 %/°C |
mA~ все диапазоны | 0,03 %/°C |
Ω Диапазоны 5 МОм, 50 Мом другие диапазоны |
0,02 %/°C 0,005 %/°C |
Прочие характеристики | |
Электропитание (от базового блока) | |
+5 В ~26 В |
300 мА 140 мА |
Диапазон рабочих температур | +5 ... +40 °C |
Диапазон температур хранения | -20 ... +70 °C |
Отн. влажность | 5 ... 80 % (без конденсации) |
Размеры (ш × в × г ) (без 22-контактного плоского разъема) | 135 × 68 × 228 мм |
Вес | прибл. 0,5 кг |
В комплект поставки входят: мультиметр, руководство по эксплуатации, интерфейсный кабель (HZ14), набор измерительных проводов в поливинилхлоридной изоляции (HZ15), компакт-диск, программное обеспечение.
Рекомендуемые принадлежности:
• HZ10S Набор из пяти силиконовых измерительных проводов (измерительный наконечник чёрного цвета)
• HZ10R Набор из пяти силиконовых измерительных проводов (измерительный наконечник красного цвета)
• HZ10B Набор из пяти силиконовых измерительных проводов (измерительный наконечник синего цвета)
• HZ812 Датчик температуры (PT100).
