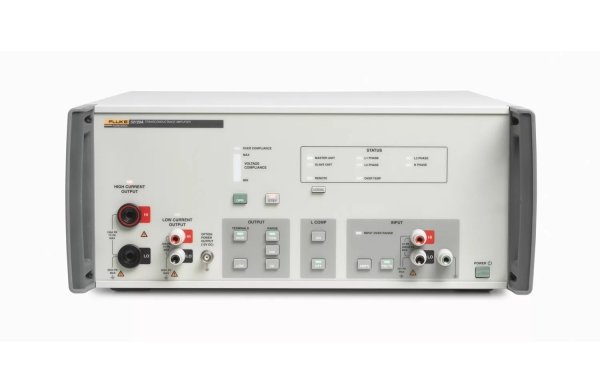

Усилитель тока, управляемый напряжением Fluke 52120A

Артикул: 1-349339

  • Рабочие высоты от 0 до 2 500 м
  • Ударо- и вибростойкость MIL-PRF-28800F class 3
  • Доверительный уровень характеристик 99 %

Модель 52120A разработана для пользователей, испытывающих затруднения с калибровкой
имеющегося тестового оборудования в силу ограничений выходного тока, погрешности и допустимых параметров нагрузки,
в том числе:
  • специалистов калибровочных и метрологических лабораторий и энергетических компаний;
  • производителей оборудования для измерения мощности и энергии, анализаторов качества питания и преобразователей энергии;
  • пользователей тестового электрического оборудования и измерительного оборудования.

Прибор 52120A работает как усилитель тока, управляемый напряжением, со следующими устройствами:

  • многоцелевой калибратор 5500A/5520A/5522A Multi-Product Calibrator;
  • многофункциональный калибратор 5700A/5720A Multifunction Calibrator;
  • многоцелевой калибратор 5080A Multi-Product Calibrator;
  • yниверсальная система калибровки 9100 Universal Calibration System;
  • любой калибратор, генератор сигналов или источник питания, способный обеспечивать на выходе 2 В или 200 мА постоянного или переменного тока.
Также возможна работа прибора 52120A в режиме с обратной связью в паре с эталоном электрической мощности Fluke Calibration 6105A или 6100B Electrical Power Standard, для обеспечения повышенной точности выходных параметров.

Рабочие пределы



Выходные диапазоны

2 A, 20 A, 120 A (100 A для постоянного тока)

Диапазон входного тока

200 мА, 200 мА, 120 мА (100 мА для постоянного тока)

Коэффициент усиления по току

10, 100, 1000

Диапазон входного напряжения

2 В, 2 В, 1,2 В (1,0 В для постоянного тока)

Активная межэлектродная проводимость

1,10,100 См

Частота

до 10 кГц

Максимальное выходное напряжение при заданном токе

4,5 В ср. в. (6,4 В пик.)

Допустимая индуктивная нагрузка:

1 мГн

Развязка между токовым выходом и землей

600 В ср. кв., 850 В пик., от 0 до 850 Гц

Характеристики точности



Точность для переменного тока, режим обратной связи с прибором 6105A

до 140 миллионных долей

Точность для постоянного тока, автономный режим

до 160 миллионных долей

Точность для переменного тока, автономный режим

до 350 миллионных долей

Погрешность фазового угла

0,006°

Смещение фазового угла, зависящее от нагрузки

<0,001° при 60 Гц

Общие технические характеристики



Диапазон входного напряжения

от 100 до 240 В с флуктуацией ±10 %

Динамическая перегрузка по напряжению

устойчивость к выбросам напряжения; IEC 60364-4-443, категория II

Частота

47–63 Гц

Максимальная потребляемая мощность

< 1500 ВА

Габариты, с опорами (В x Ш x Д, мм)

192 x 432 x 645 мм

Габариты, без опор (В x Ш x Д, мм)

178 x 432 x 645 мм

Масса

25 кг

Соответствие стандартам

Прибор разработан в соответствии со стандартами EN 61010-1: 2010, CAN/CSA 22.2 No 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006 CE (маркировка), CSA (включено в перечень)

Рабочая температура

от 5 до 35 °C

Диапазон температур калибровки

от 16 до 30 °C

Время прогрева

1 ч

Максимальная относительная влажность при эксплуатации (без конденсации)

< 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C

Рабочие высоты

от 0 до 2 500 м

Ударо- и вибростойкость

MIL-PRF-28800F class 3

Доверительный уровень характеристик

99 %
