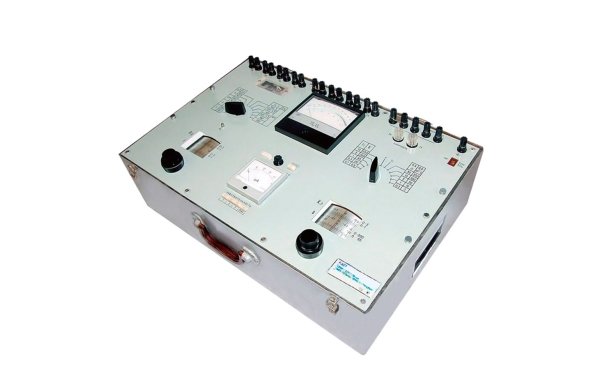

Комплект измерительный К507
Аппарат К507 предназначен для поверки дифференциально-нулевым методом измерительных трансформаторов тока и напряжения классов точности 0,05; 0,1; 0,2; 0,5; 1; 3; 10 с номинальными вторичными токами 1; 2; 2,5 и 5 А и с номинальными вторичными напряжениями 100; ; 150 и 200 В активной и реактивной составляющих сопротивлений и проводимостей во вторичных цепях поверяемых трансформаторов на частоте 50 Гц.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ К507
Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата указаны в табл. ниже:
| Обозначение предела измерения | Предел измерения погрешности токовой и напряжения, % | Предел измерения погрешности угловой,мин | Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А и при вторичных напряжениях трансформаторов напряжения от 50 до 240 В токовой и напряжения, % | Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А и при вторичных напряжениях трансформаторов напряжения от 50 до 240 В угловой, мин |
| 0,1 | ± 0,1 | - 3,5 + 6,5 |
± 0,001 | ± 0,1 |
| 0,3 | ± 0,3 | - 10 + 20 |
± 0,003 | ± 0,3 |
| 1 | ± 1 | - 35 + 65 |
± 0,01 | ± 1 |
| 3 | ± 3 | - 100 + 200 |
± 0,03 | ± 3 |
| 10 | ± 10 | - 350 + 650 |
± 0,10 | ± 10 |
Пределы измерения комплексных сопротивлений и пределы допускаемых основных погрешностей аппарата указаны в таблице ниже:
| Обозначение предела измерения | Предел измерения составляющих сопротивления, Ом активной | Предел измерения составляющих сопротивления, Ом реактивной | Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А, Ом |
| 0,3 | 0,3 | 0,6 | ± 0,005 |
| 1 | 1 | 2 | ± 0,02 |
| 3 | 3 | 6 | ± 0,05 |
| 10 | 10 | 20 | ± 0,2 |
| 30 | 30 | 60 | ± 0,5 |
| 100 | 100 | 200 | ± 2 |
Пределы измерения комплексных проводимостей и пределы допускаемых основных погрешностей аппарата указаны в таблице ниже:
| Обозначение предела измерения | Предел измерения составляющих проводимости, См активной | Предел измерения составляющих проводимости, См реактивной емкостной | Предел измерения составляющих проводимости, См реактивной индуктивной | Предел допускаемой основной погрешности аппарата при вторичных напряжениях от 50 до 240 В, См |
| 3 · 10-4 | 3 · 10-4 | 6 · 10-4 | 3 · 10-4 | ± 0,5 · 10-5 |
| 10 · 10-4 | 10 · 10-4 | 20 · 10-4 | 10 · 10-4 | ± 2 · 10-5 |
| 30 · 10-4 | 30 · 10-4 | 60 · 10-4 | 30 · 10-4 | ± 5 · 10-5 |
| 100 · 10-4 | 100 · 10-4 | 200 · 10-4 | 100 · 10-4 | ± 20 · 10-5 |
| 300 · 10-4 | 300 · 10-4 | 600 · 10-4 | 300 · 10-4 | ± 50 · 10-5 |
• Пределы измерения напряжений при использовании аппарата в качестве прямоугольно-координатного потенциометра переменного тока составляют:
до 5 мВ - при рабочем токе 5 А;
до 2,5 мВ - при рабочем токе 2,5 А;
до 2 мВ - при рабочем токе 2 А;
до 1 мв - при рабочем токе 1 А;
до 3 мВ - при рабочем напряжении 200 В;
до 1,5 мВ - рабочем напряжении 100 В.
• Пределы допускаемой основной погрешности синфазной и квадратурной составляющих э.д.с. (напряжения) не превышают ± 2 % от конечного значения шкалы измерения синфазной составляющей напряжения при номинальном рабочем токе (напряжении).
• Нагрузка, создаваемая аппаратом на образцовый трансформатор тока, не превышает 0,8; 0,6 и 0,25 Ом при cos φ = 0,8–1 при номинальных вторичных токах соответственно 1; 2-2,5 и 5 А.
• Нагрузка, создаваемая аппаратом на поверяемый трансформатор тока при cosφ=1, не более 0,01 Ом.
• Нагрузка, создаваемая аппаратом на образцовый трансформатор напряжения, при cosφ=1 не превышает :
1,0 В •А - при вторичном напряжении
2,5 В•А- при вторичном напряжении
7,5 В•А - при вторичном напряжении 100;
10,0 В•А - при вторичном напряжении 150 В;
15,0 В•А - при вторичном напряжении 200 В.
• Пределы допускаемой основной погрешности ампервольтметра не превышают ±1,5 % от конечного значения рабочей части шкалы.
• Электропитание нульиндикатора осуществляется от сети переменного тока напряжением (220±22) В частоты (50±1)Гц.
• Мощность, потребляемая нульиндикатором, не более 10 В•А.
• Габаритные размеры аппарата не превышают 615 х 440 х 240 мм (с откинутыми ручками – 710 х 480 х 240 мм).
• Масса, не более 24 кг.
