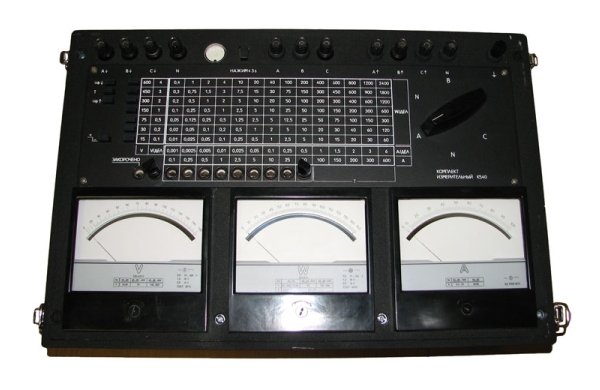

Комплект измерительный К540
Комплект К540 предназначен для измерений тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных сетях переменного тока при равномерной и неравномерной нагрузке фаз.
При измерении в трехфазных и четырёхфазных сетях комплект обеспечивает поочерёдно измерение напряжения, тока и мощности в каждой фазе.
Суммарная мощность в трехфазной сети определяется путём измеренных мощностей в каждой фазе.
Встроенный фазоуказатель выполнен в виде асинхронного двигателя с коротко замкнутым ротором. Последовательность фаз определяется по направлению вращения диска фазоуказателя.
Технические характеристики | ||||||
Номинальный ток, А | Изм.мощн.при номин.напр. 30 В | Изм.мощн.при номин.напр. 75 В | Изм.мощн.при номин.напр. 150 В | Изм.мощн.при номин.напр. 300 В | Изм.мощн.при номин.напр. 450 В | Изм.мощн.при номин.напр. 600 В |
0,5 | 0,015 | 0,0375 | 0,075 | 0,15 | 0,225 | 0,3 |
1 | 0,03 | 0,075 | 0,15 | 0,30 | 0,45 | 0,6 |
2,5 | 0,075 | 0,1875 | 0,375 | 0,75 | 1,125 | 1,5 |
5 | 0,15 | 0,3750 | 0,75 | 1,5 | 2,25 | 3 |
10 | 0,3 | 0,75 | 1,5 | 3 | 4,5 | 6 |
15 | 0,45 | 1,125 | 2,25 | 4,5 | 6,75 | 9 |
30 | 1,5 | 3,75 | 7,5 | 15 | 22,5 | 30 |
100 | 3 | 7,5 | 15 | 30 | 45 | 60 |
150 | 4,5 | 11,25 | 22,5 | 45 | 67,5 | 90 |
200 | 6 | 15 | 30 | 60 | 90 | 120 |
300 | 9 | 22,5 | 45 | 90 | 135 | 180 |
600 | 18 | 45 | 90 | 180 | 270 | 360 |
Примечание. В диапазоне измерений от 0,5 до 10 А комплекты работают без трансформаторов тока, в диапазоне от 15 до 600 А – с трансформатором тока типа УТТ-5М.
• Класс точности 0,5
• Номинальный коэффициент мощности для ваттметра 1
• Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой фазы ( при условии что фазоуказатель не включен )составляет, мА 10,5
• Нормальная область частот комплекта, Гц 40… 65
• Рабочая область частот на пределе 75В, Гц 65… 400
• Рабочая область частот на пределе 150, 300, 450, 600 В, Гц 65…500
• Рабочая область частот на пределе 150, 300, 450, 600 В, Гц 65…500
• Время установления показаний приборов комплекта не превышает, с 4
• Условия эксплуатации - температура окружающего воздуха от 10 до 35 °С;
- относительная влажность до 80% при температуре 30 °С.
• Габаритные размеры 505х330х190 мм
• Масса прибора 15 кг
