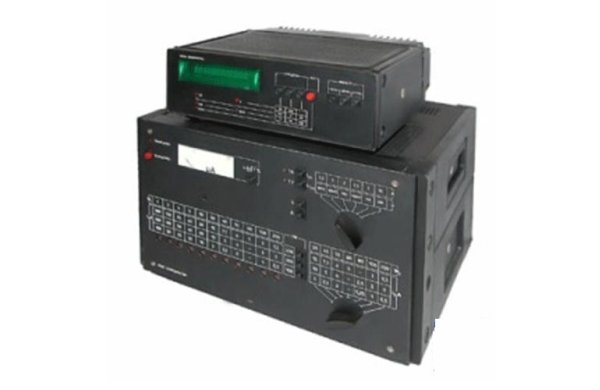

Комплект измерительный К535
Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Устройство обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.
Устройство обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 (в дальнейшем - компаратор) согласно таблице ниже.
| Номинальное значение ампервитков компаратора | Номинальное значение сравниваемых токов, А первичного | Номинальное значение сравниваемых токов, А вторичного |
| 100 | 0,5; 1; 2; 2,5; 5; 10;20; 25; 50; 100 | 0,5; 1; 2; 2,5; 5 |
| 200 | 1; 2; 2,5; 4; 5; 10; 20; 25; 40; 50; 100; 200 | 1; 2; 2,5; 5 |
| 300 | 1,5; 3; 5; 6; 7,5; 15; 30; 60; 75; 150; 300 | 5 |
Конечные значения диапазонов измерения погрешностей, нормальная и рабочая области значений частот соответствуют указанным в таблице ниже.
| Обозначение диапазона измерений | Диапазон измерений составляющих погрешностей напряжения (токовой),% | Диапазон измерений составляющих погрешностей угловой | Нормальная область частот, Гц при откл.фильтре | Нормальная область частот, Гц при вкл.фильтре | Рабочая область частот, Гц при откл.фильтре | Рабочая область частот, Гц при вкл.фильтре |
| 0,2 | От минус 0,2 до 0,2 | От минус 20 до 20 | 45-100 | 49,8 – | 40-1000 | 49 – |
| 2 | От минус 2 до 2 | От минус 200 до 200 | 45-100 | - 50,2; 59,75 – |
40-1000 | - 51; 58,8 – |
| 20 | От минус 20 до 20 | - | 45-100 | - 60,25 | 40-1000 | - 61,2 |
Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
Пределы допускаемой основной абсолютной погрешности ( Δ ) каналов измерения погрешностей и мощности нагрузки в единицах измеряемых величин в диапазоне изменения первичного напряжения от 0,2 до 1,2 номинального значения и первичного тока от 0,01 до 1,5 номинального значения равны:
где:
А - измеряемое значение погрешности или мощности нагрузки;
Аn - конечное значение диапазона измерения;
N - относительное значение устанавливаемого напряжения (тока), %;
Nn - конечное значение диапазона измерения напряжения (тока), %;
α- коэффициент, равный 0,01 при измерении погрешностей трансформаторов, и равный 0,04 при измерении мощности нагрузки.
Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
по табло измерителя Ф5304 - ± 1,5 %
по аналоговому прибору компаратора - ± 2,5 %
Пределы допускаемой основной абсолютной погрешности компаратора равны:
токовой погрешности - ± 0,005%
угловой погрешности - ± 0,3'
Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
Мощность, потребляемая устройством от сети, не превышает 50 В•А.
Габаритные размеры блоков устройства и их масса указаны в табл. ниже:
| Наименование и обозначение блоков устройства | Габаритные размеры, мм, не более | Масса, кг,не более |
| Измеритель Ф5304 | 330x150x350 | 8,5 |
| Компаратор И562 | 450x300x470 | 26,5 |
