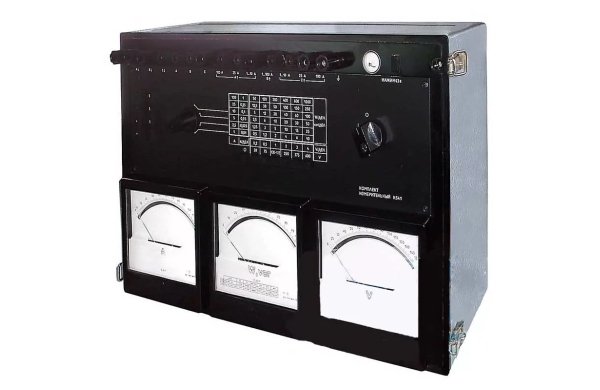

Комплект измерительный К541
Комплект измерительный К541 переносной предназначен для измерений силы электрического тока, напряжения, активной и реактивной мощности в трехфазных трехпроводных цепях при равномерной и неравномерной нагрузках фаз, а также для измерений силы электрического тока, напряжения и активной мощности в однофазных цепях переменного тока.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ К541
Класс точности приборов комплекта 0,5.
Конечные значения диапазонов измерений амперметра комплекта: 1; 2,5; 5; 10; 25 и 100 A.
Конечные значения диапазонов измерений вольтметра комплекта: 30; 75; 150; 300; 450 и 600 V.
Конечные значения диапазонов измерений мощности, номинальные токи, номинальные напряжения (нормальная область напряжений) ваттварметра комплекта при измерениях в трехфазных трехпроводных цепях и в однофазных цепях (параллельное включение токовых цепей комплекта) указаны в таблице:
Номинальный ток, А | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 30 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 75 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 100-125 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 250 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 375 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 600 В |
1 2,5 5 10 25 100 |
0,050 0,125 0,250 0,500 1,250 5,000 |
0,050 0,125 0,250 0,500 1,250 5,000 |
0,2 0,5 1,0 2,0 5,0 20,0 |
0,4 1,0 2,0 4,0 10,0 40,0 |
0,6 1,5 3,0 6,0 15,0 60,0 |
1,0 2,5 5,0 10.0 25,0 100,0 |
Конечные значения диапазонов измерений мощности, номинальные токи, номинальные напряжения (нормальная область напряжений) ваттварметра комплекта при измерениях в однофазных цепях (последовательное включение токовых цепей комплекта) указаны в таблице ниже
Номинальный ток, А | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 30 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 75 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 100-125 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 250 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 375 В | Конечн.знач. диап. изм-й мощн, kW (K var), компл-та для номин. напр-й или норм-ой обл. напр-й, 600 В |
1 2,5 5 10 25 100 |
0,0250 0,0625 0,1250 0,2500 0,6250 2,5000 |
0,06 0,15 0,30 0,60 1,50 6,00 |
0,10 0,25 0,50 1,00 2,50 10,00 |
0,2 0,5 1,0 2,0 5,0 20,0 |
0,30 0,75 1,50 3,00 7,50 30,00 |
0,50 1,25 2,50 5.00 12,50 50,00 |
• Номинальный коэффициент активной и реактивной мощности ваттварметра комплекта равен 1.
• Нормальная область частот комплекта от 45 до 65 Hz.
• Габаритные размеры комплекта не более 505 х 330 х 190 mm.
• Масса комплекта не превышает 16 kg.
