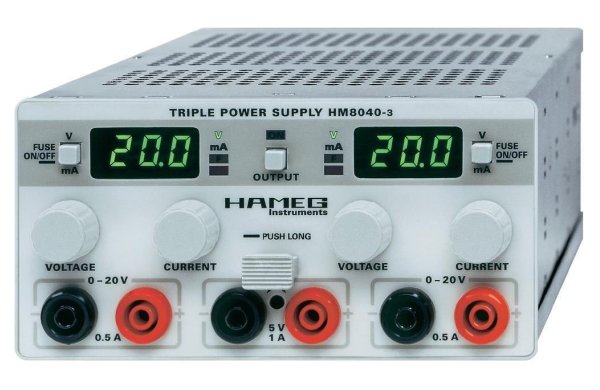

Описание средства измерений Источники питания двух-, трех- или четырехканальные основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Приборы представляют собой прецизионные источники напряжения/тока с цифровым управлением выходными параметрами. Управление производится как с передней панели вручную, так и дистанционно через стандартный сдвоенный интерфейс USB/RS-232, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей. Выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи. Источники питания может работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на ЖКД с фоновой подсветкой. Приборы обладают низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке. |
Метрологические и технические характеристики
Выходы | |
2 × 0 … 20 В/0,5 А и 5 В/1 А | Контроль всех выходов с помощью одной кнопки, линейные регуляторы с тепловой защитой. Незаземлённые выходы для параллельного/ последовательного подключения, ограничитель тока и электронный предохранитель |
Выход 20В | |
Диапазон настройки | 2 × 0 … 20 В, непрерывно регулируемый |
Остаточная пульсация | ≤ 1 мВэфф |
Выходной ток | макс. 0,5 А |
Ограничитель тока/ электронный предохранитель |
0 ... 0,5 А, непрерывная регулировка |
Динамические характеристики. Изменение нагрузки 10 ... 90% от полной нагрузки | |
Время восстановления | 200 мкс |
Динамическое переходное отклонение | тип. 2 мВ |
Динамический выходной импеданс | 3,75 мОм |
Изменение ±10% от полной нагрузки при основной нагрузке 50% | |
Время восстановления | 150 мкс |
Динамическое переходное отклонение | 400 мкВ |
Динамический выходной импеданс | 4 мОм |
Выход 5В | |
Диапазон | 5 В ± 0,5 В регулировка отверткой |
Пульсация и шум | ≤1 мВэфф |
Выходной ток | макс. 1 А, непрерывно, защита от короткого замыкания |
Комбинированное отображение выходов 20В | |
7-сегментный светодиодный индикатор | 2 индикатора по 3 разряда каждый, могут переключаться в режим отображения напряжения (В) или тока (мА) |
Разрешающая способность | 0,1 В/1 мА |
Точность показаний | 1 разряд (напряжение) / 4 разряда (ток) |
Светодиод | индикация ограничения тока |
Максимальное предельное значение | |
Обратное напряжение | 25 В, каждый выход |
Обратный ток | 500 мА, каждый выход |
Напряжение относительно заземления | 100 В, каждый контакт |
Контроль температуры | Если внутренняя температура превысит +75 ...+80 °C, блок электропитания HM8040-3 выключится автоматически. |
Класс безопасности | первый (EN 61010-1) |
Электропитание (от базового блока) | 1 × 8 В/1 А 2 × 24 В/530 мА 1 × 5 В/400 мА 2 × 18 Вперем/100 мА (Σ = 40 Вт) |
Выходной ток двух модулей HM8040-3 в HM8001-2 |
сумма всех каналов < 2 А |
Диапазон рабочих температур | +5 ... +40 °C |
Диапазон температур хранения | -20 ... +70 °C |
Отн. влажность | 5 ... 80 % (без конденсации) |
Размеры (ш × в × г) | 135 × 68 × 228 мм |
Вес | прибл. 1,07 кг |
Все данные действительны при +23 °C после 30-минутного прогрева.
В комплект поставки входят: источник питания, руководство по эксплуатации, компакт-диск
Рекомендуемые принадлежности:
• HZ10S Набор из пяти силиконовых измерительных проводов (измерительный наконечник чёрного цвета)
• HZ10R Набор из пяти силиконовых измерительных проводов (измерительный наконечник красного цвета)
• HZ10B Набор из пяти силиконовых измерительных проводов (измерительный наконечник синего цвета).
