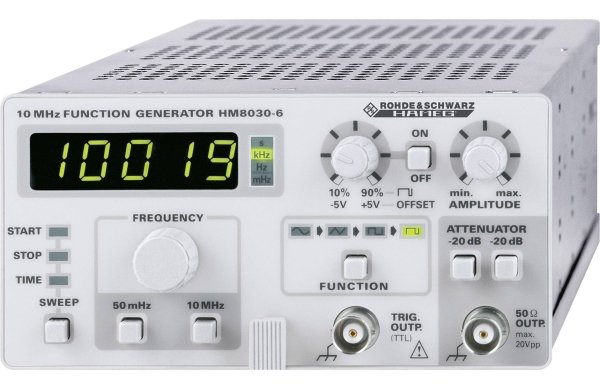

Генератор сигналов произвольной формы HM8030-6 предназначен для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяется при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях. Описание средства измерений |
Метрологические и технические характеристики
Режимы работы | |
синусоида, меандр, треугольник, импульс; режим свободных колебании, внутренний генератор свип-сигналов или внешняя частотная модуляция, наличие или отсутствие смещения по постоянному току | |
Диапазоны частот | |
0,05 Гц ... 10 МГц, 8 диапазонов, регулировка от x 0,09 до × 1,1 (12:1) | |
Дрейф частоты | < 0,5 %/ч или 0,8 %/24 часа при постоянной температуре окружающей среды |
Характеристики форм сигналов | |
Искажение синусоиды | |
0,05 Гц ... 1 МГц 1 ... 10 МГц |
макс. 0,5 % макс. 5 % |
Время нарастания меандра | тип. 15 нс |
Амплитуда выброса | < 5 % (для оконечной нагрузки 50 Ом) |
Нелинейность треугольных импульсов | < 1 % (до 100 кГц) |
Отображение результатов измерений | |
Частота | 5 разрядов, 7-сегментный светодиодный индикатор, каждая цифра 8 × 5 мм |
Точность | |
до 5 Гц 5 Гц ... 10 МГц |
±(3 % + 3 разряда) ±(5 x 10-5 + 1 разряд) |
светодиодная индикация для мГц, Гц, кГц и секунд | |
Выходы | |
Сигнальный выход | защита от короткого замыкания, защита от внеш. напряжения до 45 Впост, не более 30 с |
Импеданс | 50 Ом |
Выходное напряжение | 10 Вразмах при нагрузке 50 Ом; 20 Вразмах (разомкнутая цепь) |
Ослабление | макс. 60 дБ |
Два аттенюатора | каждый 20 дБ ±0,2 дБ |
Регулировка | 0 ... 20 дБ |
Погрешность амплитуды (синусоидальные/треугольные импульсы) | |
0,05 Гц ... 0,5 МГц 5 Гц ... 10 МГц |
макс. 0,2 дБ макс. 2,0 дБ |
Смещение по постоянному току регулируется (вкл/выкл, кроме импульсной функции) | |
для нагрузки 50 Ом в разомкнутой цепи |
макс.±2,5 В макс. ±5 В |
Выход сигнала синхронизации | меандр с напряжением прибл. +5 В/ТТЛ |
Вход FM | |
(частота управляемая напряжением, разъем BNC на задней панели HM8001-2 и модуля HO801) | |
Девиация частоты | прибл. 1:100 |
Входной импеданс | 6 кОм || 25 пФ |
Входное напряжение | макс. 30 В |
Внутренний генератор свип-сигналов | |
Период развертки | 20 мс ... 15 с |
Диапазон развертки | прибл. 1:100 |
Прочие характеристики | |
Электропитание (от базового блока) | +5 В/200 мА + 16 В/300 мА -16 В/250 мА (Σ = 9,8 Вт) |
Диапазон рабочих температур | +5 ... +40°C |
Диапазон температур хранения | -20 ... +70°C |
Отн. влажность | 5 ... 80 % (без конденсации) |
Размеры (ш × в× г) (без 22-контактного плоского разъема) |
135 × 68 × 228 мм |
Вес | прибл. 0,8 кг |
Все данные действительны при +23 °C после 30-минутного прогрева.
В комплект поставки входят: генератор сигналов произвольной формы, руководство по эксплуатации, компакт-диск.
Рекомендуемые принадлежности:
• HZ20 Переходник "BNC – штекерное гнездо 4 мм"
• HZ22 Сквозная оконечная нагрузка 50 Ом
• HZ33 Измерительный кабель 50 Ом, BNC/BNC, 0,5 м
• HZ34 Измерительный кабель 50 Ом, BNC/BNC, 1,0 м
