| Анализ спектра радиоэфира Fluke Networks AirMedic USB AM/B4074-UGD Анализ спектра радиоэфира на начальном уровне и устранение неисправностей, связанных с Wi-Fi • Простой интерфейс с одним экраном • Универсальный и удобный форм-фактор USB • Ясная видимость всех частотных диапазонов работы Wi-Fi: 2,4 ГГц, 4,9 ГГц и 5 ГГц • Ключевые графики радиочастотного спектра для идентификации радиочастотных помех и проблем в окружении, которые влияют на производительность сети • Встроенные диаграммы Wi-Fi, использующие любой дополнительный адаптер Wi-Fi, подключенный к компьютеру • Запись сеанса исследования спектра, воспроизведение, в том числе и мгновенное USB AirMedic® — мощный, легкий в использовании и доступный по средствам прибор для спектрального анализа, который позволяет устранять неисправности в сетях Wi-Fi даже начинающим пользователям. Созданный на основе возможностей анализатора AirMagnet в области устранения неисправностей в сетях Wi-Fi, USB-прибор AirMedic предоставляет в распоряжение быстрый и простой подход в духе «только факты» к решению периодических проблем с производительностью и надежностью, которые возникают во всех беспроводных сетях LAN. С помощью прибора USB AirMedic пользователи могут обнаружить любую радиочастотную активность в окружении, включая области, в которых радиочастотные помехи влияют на производительность. Последнее часто приводит к разочарованию пользователей из-за низкой скорости подключения или частых разрывов связи. Располагая такой информацией, пользователи могут выбрать наилучшие каналы для развертывания точек доступа Wi-Fi в подобном окружении. Функции Универсальный форм-фактор Универсальный форм-фактор прибора AirMedic USB предоставляет пользователям гибкость в форме установки и использовании продукта на ПК под управлением ОС Microsoft® Windows или ноутбуках Apple MacBook Pro. Адаптер USB анализатора спектра имеет внутреннюю антенну, а также разъем MMCX для подключения к внешней всенаправленной антенне, которая входит в комплект прибора AirMedic USB, или внешней направленной антенне, которую можно приобрести дополнительно. Простое устранение неисправностей в сетях Wi–Fi AirMedic USB обеспечивает четкую видимость частотных диапазонов Wi-Fi 2,4 ГГц, 4,9 ГГц и 5 ГГц и очень высокое разрешение, необходимое для обнаружения и устранения проблем, связанных с помехами и радиочастотами. Пользователи могут выбирать режим просмотра диапазонов частот: можно просматривать диапазоны частот по отдельности, а можно активировать «смешанный режим», чтобы получить полный охват всех диапазонов частот Wi-Fi. Прибор AirMedic USB разработан на основе простого интерфейса с единственной целью — быстро устранять проблемы. Вместо постоянных переходов от одной странице к другой или отображения бесконечных расшифровок прибор AirMedic USB сводит все информацию о сети к ее наиболее важным составляющим и представляет необходимые данные в одном интегрированном виде. Встроенная функция «Простые представления» предоставляет наборы диаграмм для устранения наиболее распространенных проблем. Кроме того, пользователи могут сохранить собственноручно настроенные представления, которые подогнаны под их методы устранения неисправностей. Графики радиочастотного спектра в высоком разрешении Прибор AirMedic USB обеспечивает видимость физического слоя беспроводной локальной сети для обнаружения радиочастотных помех и проблем в окружении, которые оказывают непосредственное влияние на производительность сети. К ключевым графикам радиочастотного спектра относятся: • БПФ в реальном времени — обеспечивает представление в реальном времени энергии РЧ в среде с текущим, максимальным, максимально жестким и средним уровнями сигнала РЧ. Пользователи могут наложить коэффициент использования на график Фурье в реальном масштабе времени для того, чтобы рационализировать их усилия в обнаружении и фокусировки на источниках РЧ помех, имеющих максимальное воздействие на производительность сети. • Плотность спектра — обеспечивает более долгосрочное представление сети, отображая в реальном времени информацию о сигналах, обнаруживаемых наиболее часто во время текущего сеанса записи. Этот график может быть очень полезен для обнаружения редко встречающихся передатчиков. • Спектрограмма — предоставляет хронологию состояния радиочастотной среды и визуальную информацию о состоянии спектра в течение периода времени для просмотра скачков радиочастотной энергии, которые могут приводить к проблемам в беспроводной локальной сети. • Нагрузка — показывает частоту присутствия сигнала, вызывающего помехи. Высокий показатель нагрузки означает, что сигнал, вызывающий помехи, постоянно передается и точно будет вызывать проблемы в канале, на который воздействует. • Мощность канала — показывает максимальный и средний уровни мощности сигнала во всех каналах в выбранном радиочастотном диапазоне. • Трендовый график времени нагрузки на канал — показывает среднюю мощность сигнала в каналах, которая превышает минимальный уровень шума в течение определенного промежутка времени. Диаграммы анализа сети Wi–Fi Просто подключите любой адаптер Wi-Fi к тому же ПК, что и адаптер анализатора спектра AirMagnet, или воспользуйтесь любым встроенным в компьютер адаптером, и прибор AirMedic USB мгновенно отобразит множество диаграмм Wi-Fi для синхронного предоставления перспективного обзора сети Wi-Fi. • Сила сигнала точки доступа — отображает до трех точек доступа с наибольшими показателями силы сигнала в каждом канале выбранного радиочастотного диапазона. • Список ТД — отображает все устройства Wi-Fi, которые были обнаружены на всех доступных каналах в отобранном радиодиапазоне, и их свойства. • Занятость канала — отображает все доступные каналы для отобранного радиодиапазона и точки доступа на этих каналах. Запись и воспроизведение Пользователи AirMedic USB могут сохранить результаты сканирования спектра радиочастот, занести их в память и восстановить позже для анализа после захвата. Это очень полезная критическая информация при расследовании любых атак отказа обслуживания (DoS) уровня 1 на сеть WLAN. Сохраненные файлы трассировки также можно передать другим пользователям для совместного анализа и устранения неисправностей. Функция Instant Replay (мгновенный повтор) у AirMedic USB позволяет пользователям просматривать последнюю информацию о спектре и воспроизводить ее, как будто она просматривается впервые в режиме реального времени. |
| Поддерживаемые адаптеры | |
Спектральный анализ радиочастот (обязательный адаптер, необходимый для запуска USB AirMedic) Адаптер AirMagnet Spectrum Adapter (форм-фактор: USB). USB-адаптер Spectrum оборудован внутренней антенной, а также разъемом MMCX для подключения внешней всенаправленной антенны в составе пакета USB AirMedic или дополнительной внешней направленной антенны, приобретаемой отдельно. Дополнительный анализ Wi-Fi USB AirMedic предоставляет дополнительные функции анализа Wi-Fi с помощью любого адаптера Wi-Fi, подключенного к компьютеру или встроенного в него, а также функции спектра, поддерживаемые USB-адаптером AirMagnet Spectrum. Это НЕ устраняет необходимости в USB-адаптере AirMagnet Spectrum, без которого ПО AirMedic USB не будет работать. Важное замечание. • Какой-либо адаптер Wi-Fi, поддерживаемый ОС Windows OS и MacBook Pro, с запущенным Boot Camp® |
|
 |
 |
| Обязательный адаптер USB AirMedic | Направленная антенна AirMagnet |
| Характеристики направленной антенны | |||
| Мин. | Ном. | Макс. | |
| Диапазон частот - Диапазон 2,4 ГГц - Диапазон 5 ГГц |
2,4 ГГц 4,9 ГГц |
2,5 ГГц 5,9 ГГц |
|
| КСВН | 1:1,5 | ||
| Импеданс | 50 Ом | ||
| Усиление | 5 дБи | ||
| Поляризация | Линейная | ||
| Коэффициент обратного излучения | >200 дБ | ||
| Ширина азимутального луча (V-pol) | 55 градусов | ||
| Ширина луча подъема (V-pol) | 50 градусов | ||
| Характеристики | |
| Форм-фактор | USB |
| Просканированные диапазоны частот | 2,4 ГГц / 5 ГГц / 4,9 ГГц |
| Обучающая помощь по источникам помех | Идеальные таблицы источников РЧ помех в меню справки |

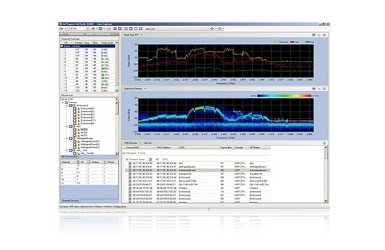

| Графики спектра РЧ | - БПФ в реальном времени - Плотность спектра - Спектрограмма - Мощность канала - Рабочий цикл канала - Сравнение рабочего цикла канала с временным анализом |
| Схемы Wi-Fi | - Список AP - Сила сигнала AP - Занятость канала Примечание: Схемы, доступные при использовании любого адаптера Wi-Fi |
| Работа сети WLAN оказывает воздействие на анализ из-за проблем RF |
Объединенное представление для графиков спектра и схем Wi-Fi - Схемы Wi-Fi, доступные для корреляции: |
| Запись спектра, воспроизведение и мгновенный повтор | Да |
| Предварительно сконфигурированные и настроенные «Простые представления» | Да |
|
| Требования к системе |
Минимальные системные требования: Установка и эксплуатация USB AirMedic требует использования Spectrum Adapter (входит в состав пакета) на ПК или Macbook Pro со следующими минимальными системными требованиями. Ноутбук/Планшет • Операционные системы: Microsoft® Windows XP™ Professional (SP3), Microsoft® Windows 2003 Server, Microsoft® Windows 2008 R2 Standard Edition, Microsoft® Windows 7 Enterprise/Professional/Ultimate, Microsoft® Windows Vista™ Business или Ultimate (SP2) или Tablet PC Edition 2005 (SP3) Примечание. 64-битная ОС поддерживается только на Microsoft® Windows 7 • Intel® Core™ 2 Duo 2,00 ГГц или мощнее • Требуется 1 ГБ оперативной памяти (рекомендуется 2 ГБ) • 150 МБ свободного места на жестком диске • Microsoft .NET Framework 2.0 Нетбук • Операционные системы: Microsoft® Windows XP™ Home, Microsoft® Windows 7 Home Premium, Microsoft® Windows 7 Starter • Процессор Intel® Atom N270/тактовая частота 1,6 ГГц или N470 (1,83 ГГц, 667 МГц FSB) • 1 ГБ оперативной памяти (рекомендуется 2 ГБ памяти) • Microsoft .NET Framework 2.0 Apple® MacBook® Pro • Операционные системы: MAC OS X Leopard™, MAC OS X Snow Leopard™ [с запущенной Windows XP™ PRO (SP3) или Microsoft® Windows 7 Professional/Enterprise/Ultimate с использованием Boot Camp®; Parallels Desktop® или VMware Fusion® с запущенной Windows XP PRO (SP3) или Microsoft® Windows 7 Professional/Enterprise/Ultimate] • Intel 2,2 ГГц Core 2 Duo или мощнее • 1 ГБ памяти (рекомендуется 2 ГБ памяти) • Microsoft .NET Framework 2,0 Дополнительный адаптер Wi-Fi (для просмотра дополнительных данных Wi-Fi). Boot Camp® поддерживает все адаптеры Wi-Fi, Parallels Desktop® или VMware Fusion® поддерживают только USB-адаптеры |
| Дополнительные принадлежности | ||
| 3536752 | Направленная антенна AirMagnet | AM/A4040 |
