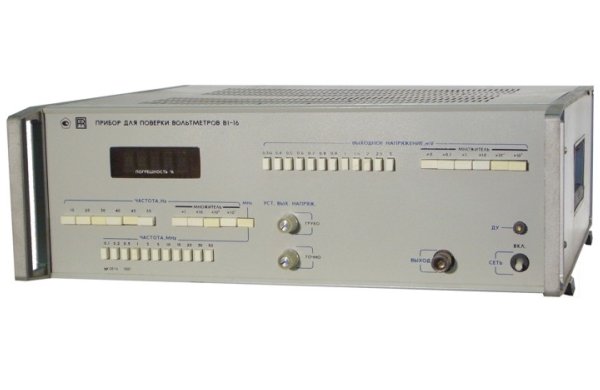

Калибратор В1-16
В1-16 калибратор предназначен для определения погрешности широкополосных вольтметров и используется в качестве многозначной меры напряжения для градуировки различных приборов в лабораторных, производственных и жестких условиях эксплуатации. В приборе предусмотрены дистанционный выбор фиксированной частоты и поминального значения выходного напряжения, а также вывод информации в коде 1-2-4-8 на ЦПУ.
Отсчет погрешности поверяемого вольтметра осуществляется с помощью встроенного цифрового вольтметра, показывающего разность между номинальным и установленным значениями опорного напряжения в процентах.
Основные данные В1-16
• Диапазон выходных напряжений переменного тока 100 мкВ-3 В с номинальными среднеквадратическими значениями, соответствующими ряду 0,316-0,4-0,5-0,6-0,7-0,8-0,9-1-1,5-2-2,5-3 В
• Диапазон отклонения значения выходного напряжения от номинального ±10%
• Основная погрешность номинальных значений выходного напряжения ± (0,2-3) %
• Диапазон частот выходных напряжений 10 Гц-50 МГц с фиксированными значениями: 10-20-30-40-45-55- 100-200- -300-400-450-550 Гц - 1-2-3-4-4,5-5,5-10-20-30-40-45-55 кГц - 0,1-0,2-0,5-1-3-5-10-15-20- -30-50 МГц
• Погрешность фиксированных частот выходного напряжения ±2%
• Коэффициент гармоник выходного напряжения 0,1-0,5%
• Дополнительная погрешность выходных напряжений не менее допускаемой основной погрешности на каждые 10°С отклонения температуры окружающего воздуха от номинальной, в рабочем интервале температур 10-35°С
• Выходное сопротивление: 1 Ом (1-3 В) 30 Ом (0,316-0,9 В) и 50 Ом (<0,316 В)
• Нестабильность выходного напряжения в течение 15 мин <0,2% значения предела допускаемой основной погрешности выходного напряжения
• Время установления выходного напряжения < 15 с
