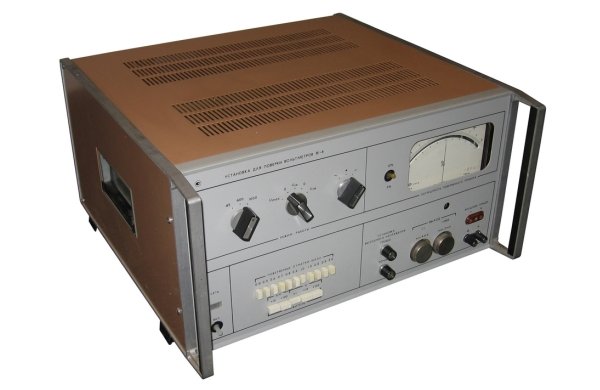

Калибратор В1-8
В1-8 предназначена для определения погрешности показаний аналоговых вольтметров постоянного и переменного тока и служит источником высокостабильных калиброванных напряже еменного и ний пер постоянного тока обеих полярностей. Используется для градуировки усилителей, осциллографов и другой измерительной аппаратуры в поверочных пунктах, измерительных лабораториях, при производстве и ремонте, а также при разработках и научных исследованиях во всех областях электронного приборостроения.
Основные данные В1-8
• Диапазон выходных напряжений переменного и постоянного тока 10 мкВ - 300 В с номинальными значениями, соответствующими ряду: 0,1-0,2-0,3-0,4-0,5-0,6-0,8-0,9-1-1,5-2,0-2,5-3
• Пределы регулировки выходных напряжений: ±5, ±10%
• Коэффициент гармоник выходных напряжении неременного тока ≤ 2%
• Погрешность установки выходных напряжений в процентах не превышает, %
• Выходное напряжение На постоянном токе на переменном токе
Uн ± ( 0.2 +0.0003/Uн) ± (0.3 + 0.0003/Uн)
Uн ±5% ± ( 0.25 +0.0003/Uн) ± (0.4 + 0.0003/Uн)
Uн ± 10%
± ( 0.3 +0.0003/Uн) ± (0.5 + 0.0003/Uн)
• Частота выходного напряжения: 45, 400 и 1000 Гц
• Переменная составляющая выходного напряжения постоянного тока не превышает ±0,01% от номинального значения
• Установка позволяет производить поверку вольтметров с входным сопротивлением ≥ 100 кОм
• Постоянное выходное напряжение на гнезде подключения внешнего прибора с входным сопротивлением ≥1 МОм составляет 100 мВ±2%
• В установке предусмотрен электрический счетчик отработанного времени
