Под заказ

Установка УПУ-22

Артикул: 1-16466

• Выходное напряжение постоянное 0 - 2 кВ, 0 - 5 кВ
переменное 0 - 2 кВ, 0 - 5 кВ
• Ток нагрузки ≤ 1,0 мА
• Приведенная погрешность выходного напряжения ≤ 3%
• Ток срабатывания защиты 100-140 мА
• Пределы регулировки встроенного источника тока 0 - 25 А
• Предел измерения сопротивления целостности соединения цепи 0,01 - 0,5 Ом
• Напряжение 5 кВ, ток 140 мА
• Погрешность установки напряжения ≤ 3%
• Пульсации ≤ 5%
• Встроенный источник тока 0-15 А
• Измерение сопротивления защитного заземления 0,01 - 0,5 Ом

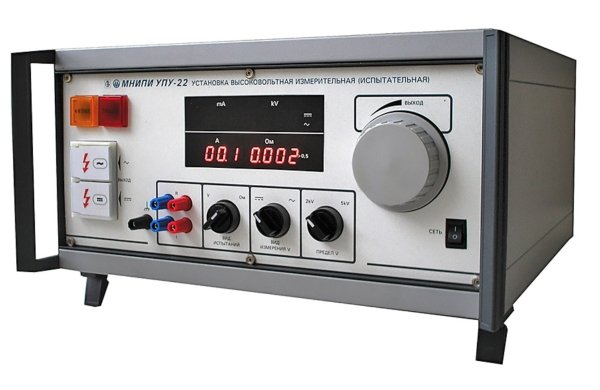

Установка УПУ-22

Высоковольтная измерительная (испытательная) установка УПУ-22 предназначена для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электротехнической продукции. Основные проверяемые параметры: электрическая прочность изоляции, ток утечки и сопротивление защитного заземления.
Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 100-140 мА.

Общие параметры
Выходное напряжение постоянное 0 - 2 кВ, 0 - 5 кВ
переменное 0 - 2 кВ, 0 - 5 кВ
Ток нагрузки ≤ 1,0 мА
Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при нагрузке 1 мА ≤ 5%
Приведенная погрешность выходного напряжения ≤ 3%
Ток срабатывания защиты 100-140 мА
Время пропадания выходного напряжения, тока (срабатывание защиты) при электрическом пробое и токе утечки превышающем 100мА 1 сек
Пределы регулировки встроенного источника тока 0 - 25 А
Предел измерения сопротивления целостности соединения цепи 0,01 - 0,5 Ом
Напряжение 5 кВ, ток 140 мА
Погрешность установки напряжения ≤ 3%
Пульсации ≤ 5%
Встроенный источник тока 0-15 А
Измерение сопротивления защитного заземления 0,01 - 0,5 Ом
