| Модель | Диапазон частот | Ports | Динамический диапазон |
|---|---|---|---|
| TTR503A | От 100 кГц до 3 ГГц | Два порта, гнездовые разъёмы N-типа | >122 дБ |
| TTR506A | От 100 кГц до 6 ГГц | Два порта, гнездовые разъёмы N-типа | >122 дБ |

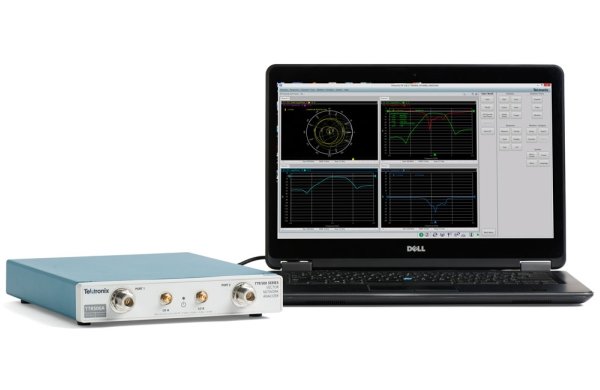

Сочетание уникальной поддержки и качества с простотой эксплуатации и доступной ценой. 2-портовый 2-канальный векторный анализатор цепей серии TTR500 — это революционная разработка компании Tektronix. Это уникальное сочетание высокой производительности и простоты измерений по цене на 40 % ниже по сравнению с лучшими настольными аналогами! Анализатор позволяет выполнять повседневные измерения с точностью и надёжностью, свойственной приборам Tektronix, без расходов на дорогостоящее оборудование.Анализатор серии TTR500 составляет конкуренцию лучшим настольным аналогам, по цене на 40 % ниже! Прибор демонстрирует лучшую производительность в РЧ-диапазоне по ключевым параметрам, таким как динамический диапазон, и имеет встроенный разветвитель питания, за который ранее могла взиматься дополнительная плата. В новом ВАЦ серии TTR500 есть все функции и характеристики, которые должны быть в 2-портовом ВАЦ с частотным диапазоном до 6 ГГц, но по весьма доступной цене. Зачем соглашаться на меньшее?
Основные преимущества
- Диапазон частот: от 100 кГц до 6 ГГц
- Динамический диапазон: больше 122 дБ
- Зашумлённость графика: до 0,008 дБ ср.кв.
- Выходная мощность: от -50 до +7 дБм
В ВАЦ серии TTR500 встроены шесть приёмников и два источника РЧ-сигналов, которые компактно размещены на фирменной специализированной ИС (ASIC). За счёт запатентованной технологии и инновационной архитектуры, ВАЦ серии TTR500 по характеристикам соответствует уровню настольных ВАЦ, но при цене на 40 % ниже и габаритах и весе в 7 раз меньше аналогичных приборов.
Основные преимущества
- Повышение надёжности за счёт встраивания РЧ-компонентов в специализированную ИС
- Потребляемая мощность 13 Вт означает отсутствие шумящих вентиляторов и низкое энергопотребление
- Запатентованный метод цифровой обработки сигналов для расширения динамического диапазона
- Стандартная гарантия 3 года
Всё очень просто. Стандартизованный в промышленности интерфейс позволяет ускорить ввод в эксплуатацию и сэкономить время на тестирование устройств пользователя. ПО VectorVu-PC обеспечивает привычный вид и функции при контроле и калибровке приборов с использованием любых настольных или переносных ПК с ОС Windows. Что касается систем автоматического тестирования, для эксплуатируемых типовых ВАЦ предлагается программная поддержка, чтобы упростить их интеграцию в существующие системы тестирования.
Основные преимущества
- Возможность работы ПО VectorVu-PC в режиме оффлайн для анализа сохранённых данных
- Формат выдаваемых файлов совместим с типовыми инструментами моделирования при автоматизированном проектировании электронных приборов (EDA)
- Набор команд SCPI совместим с таковым для классических векторных анализаторов цепей
