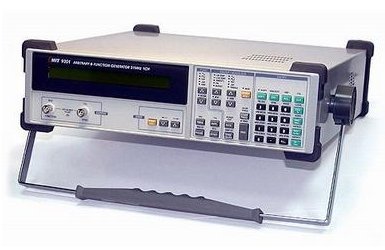

Генератор сигналов специальной формы ГСС-93/2
ГСС-93/2 Генератор сигналов специальной формы.
Цифровой синтез сигналов.
Дискретность установки частоты 0,01 мкГц (!!!).
2 канала или 1 канал определяется цифрой после дроби.
Форма сигнала: Синус, меандр, треугольник, пила, шум, произвольная форма.
Линейное и логарифмическое свипирование.
Выходы сигналов: модуляции, синхро-, свип-, метки старт/стоп свип-, индикация выхода свип- за границы диапазона.
Интерфейс RS-232C (GPIB)
Основные параметры:
• Частотный диапазон (для синуса и меандра) - 0,01 мкГц - 31 МГц
• Частотный диапазон (для треугольника и пилы) - 0,01 мкГц - 2 МГц
• Частотный диапазон (для шума) - 0,01 мкГц - 10 МГц
• Разрешение по частоте - 0,01 мкГц
• Погрешность установки - ± (2*10-7)
• Амплитуда на 50 Ом - 50 мВ - 10 Впик-пик (ср.кв., дБм),
• Разрешение по амплитуде - 0,1 мВ
• Погрешность установки синус - ± 0,2 дБ
• Погрешность установки синус - от ± 3,0%
• Постоянное смещение - -5 В - +5 В ± 1,5 %
• Разрешение по смещению - 0,1 мВ
Синусоидальный сигнал:
• Коэффициент гармоник в диапазоне 0 Гц – 1 МГц - > - 45 дБс
• Коэффициент гармоник в диапазоне 1 МГц – 31 МГц - > - 32 дБн
Сигнал произвольной формы:
• Частота дискретизации - 40 Мвыборок/с
• Разрешение по вертикали - 12 бит (-2048 - +2047 точек)
• Разрешение по горизонтали - 16 точек - 16383 точек
• Время синтеза - < 1 мкс
Прямоугольный сигнал:
• Асимметрия импульсов - ± (1% от периода + 4 нс)
• Время нарастания/спада - < 16 нс
Свипирование:
• Диапазон свипирования - 0,010 мкГц - 31 МГц; до 40 Мвыборок/с
• Частота свипирования - 1 мГц - 10 кГц
• Режимы свипирования - линейное и логарифмическое
Амплитудная модуляция:
• Коэффициент модуляции - 0 % - 100 %
• Разрешение - 0,1 %
• Частота модуляции внутренняя - 1 мГц - 10 кГц
• Частота модуляции внешняя - 1 мГц - 20 кГц
Частотная модуляция:
• Частота модуляции внутренняя - 1 мГц - 10 кГц
• Частота несущей - 0,010 мкГц - 31 МГц; до 40 Мвыборок/с
Фазовая модуляция:
• Частота модуляции - 1 мГц - 10 кГц
• Сдвиг фазы - ± 9999,99о
Стробирование:
• Диапазон частот - ≤ 2 МГц; до 40 Мвыборок/с
• Число периодов - 1 - 65 000, в одном пакете
• Выход модуляции - 0 В - 5 В
Генератор синхрозапуска:
• Источник синхросигнала - внутренний, внешний (+/- фронт), сеть, однократно
• Задержка запуска - 0,1 мс - 1000 с
• Разрешение - 0,1 мс
• Вход синхронизации - запуск по положительному или отрицательному фронту, уровень ТТЛ
• Выход синхронизации - уровень ТТЛ
Общие данные:
• Напряжение питания - 100 В/ 120 В/ 220 В/ 230 В (± 15 %), 50 Гц/60 Гц
• Габаритные размеры - 363х109х386 мм
• Масса 8,5 кг
