| Тип | На базе ПК |
| Диапазон частот | 85 МГц … 14 ГГц |
| Количество встроенных портов | 1 |
| Динамический диапазон | 107 дБ |
| Выходная мощность | -30 дБм … 0 дБм |
| Особенности | Векторный рефлектометр, однопортовый, для измерения модуля и фазы коэффициента отражения, потерь в кабеле. Время измерения на одной частоте 200 мкс. |
| Интерфейс | USB |

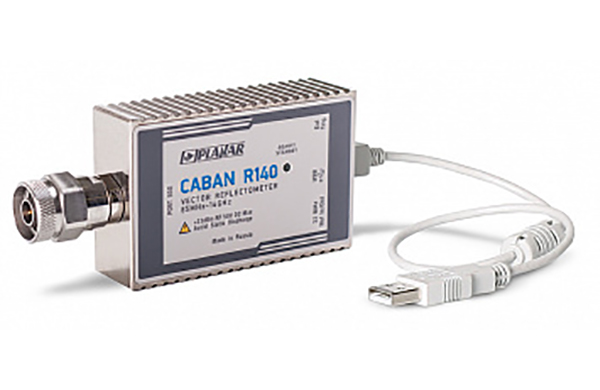

Векторный рефлектометр CABAN R140
Однопортовый векторный анализатор цепей предназначен для измерения модуля и фазы коэффициента отражения, потерь в кабеле.
Диапазон рабочих частот от 85 МГц до 14 ГГц
Импеданс 50 Ом
Измеряемые параметры S11, потери в кабеле, S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров)
Динамический диапазон 107 дБ (<4,8 ГГц)/ 74 дБ (>4,8 ГГц)
Выходная мощность -35; 0 дБ/мВт (<4,8ГГц)/ -10 дБ/мВт (>4,8ГГц)
Минимальный шаг установки частоты 25 Гц
Время измерения на одной частоте 200 мкс
Размеры: 127х62х30 мм, Вес: 0,3 кг
Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
