| Тип | На базе ПК |
| Диапазон частот | 300 кГц … 1,3 ГГц |
| Количество встроенных портов | 2 |
| Динамический диапазон | 130 дБ |
| Выходная мощность | -55 дБм … +3 дБм |
| Особенности | Векторный анализатор цепей, измерение S-параметров СВЧ-устройств (S11, S21). Минимальное время измерения на одной частоте 150 мкс. Работает под управлением внешнего компьютера, не входящего в комплект поставки. |
| Интерфейс | USB |

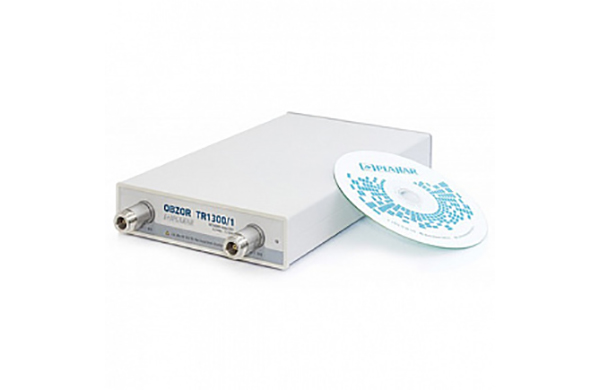

Векторный анализатор цепей ОБЗОР-TR1300/1
Диапазон частот от 0,3 до 1300 МГц
Измеряемые параметры S11, S21
Динамический диапазон измерения модуля коэффициента передачи более 130 дБ
Минимальное время измерения на одной частоте 150 мкс
Диапазон регулирования выходной мощности от -55 дБм до +3 дБм
«ОБЗОР TR1300/1» работает под управлением внешнего компьютера, не входящего в комплект поставки. Питание прибора осуществляется от внешнего источника питания, который входит в комплект поставки. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 58 дБ. Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Диапазон частот от 0,3 до 1300 МГц
Измеряемые параметры S11, S21
Динамический диапазон измерения модуля коэффициента передачи более 130 дБ
Минимальное время измерения на одной частоте 150 мкс
Диапазон регулирования выходной мощности от -55 дБм до +3 дБм
«ОБЗОР TR1300/1» работает под управлением внешнего компьютера, не входящего в комплект поставки. Питание прибора осуществляется от внешнего источника питания, который входит в комплект поставки. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборе используется регулировка выходной мощности глубиной не менее 58 дБ. Возможность удаленного управления прибором позволяет использовать его в составе измерительных комплексов.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
