| Тип | На базе ПК |
| Диапазон частот | 100 кГц … 9 ГГц |
| Количество встроенных портов | 2 |
| Динамический диапазон | 158 дБ |
| Выходная мощность | -60 дБм … +15 дБм |
| Особенности | Измеряемые параметры |
| Интерфейс | USB |

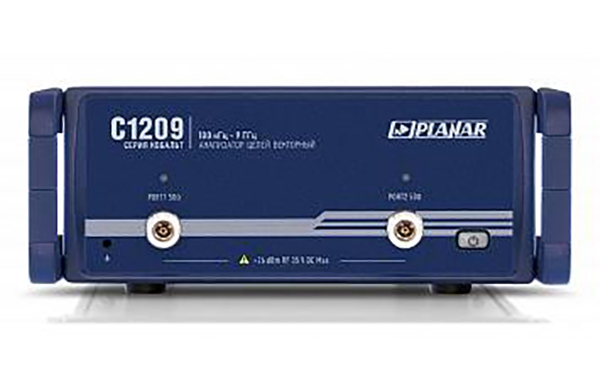

Векторный анализатор цепей С1209 2-портовый
Измеряемые параметры: S11, S21, S12, S22
Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
Диапазон рабочих частот от 0,1 МГц до 9,0 ГГц
Импеданс 50 Ом
Порты тип N розетка
Динамический диапазон измерений 160 дБ тип.
Диапазон регулирования выходной мощности от -60 до +15 дБ / мВт
Время измерения на одной частоте 10 мкс
Количество точек измерения за одно сканирование от 1 до 500 001
Число каналов до 16 логических независимых измерительных каналов
Минимальный шаг установки частоты 1 Гц
Погрешность установки частоты ±5x10–6
Полоса измерительного фильтра от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
