| Тип | На базе ПК |
| Диапазон частот | 300 кГц … 3,2 ГГц |
| Количество встроенных портов | 2 |
| Динамический диапазон | 140 дБ |
| Выходная мощность | -45 дБм … +10 дБм |
| Особенности | Измеряемые параметры S11, S21, S12, S22. Минимальное время измерения на одной частоте 125 мкс. Работает под управлением внешнего компьютера, не входящего в комплект поставки. |
| Интерфейс | USB, LAN, опция - GPIB |

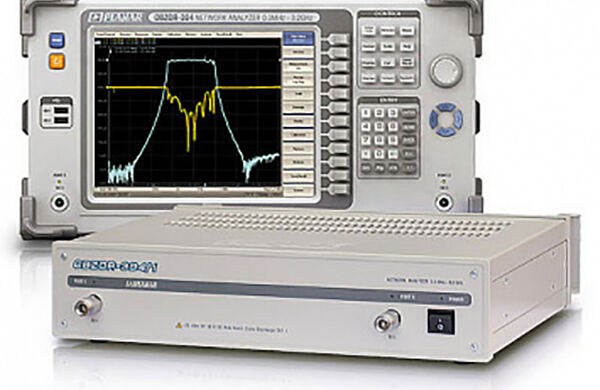

Измерители комплексных коэффициентов передачи и отражения (векторные анализаторы цепей) ОБЗОР-304/1
Диапазон частот от 0,3 до 3200 МГц
Измеряемые параметры S11, S21, S12, S22
Динамический диапазон измерения модуля коэффициента передачи более 140 дБ
Минимальное время измерения на одной частоте 125 мкс
Диапазон регулирования выходной мощности от -45 дБм до +10 дБм
Для подробного ознакомления с функциями ПО, скачайте демо-версию.
Наличие переключателя тестирующего сигнала на измерительные порты прибора, позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 55 дБ. Возможность удаленного управления приборами позволяет использовать их в составе измерительных комплексов.
Обзор–304/1 предназначен для работы с внешним компьютером, не входящим в комплект поставки и не имеет встроенного компьютера.
Для работы и поверки измерителей требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Диапазон частот от 0,3 до 3200 МГц
Измеряемые параметры S11, S21, S12, S22
Динамический диапазон измерения модуля коэффициента передачи более 140 дБ
Минимальное время измерения на одной частоте 125 мкс
Диапазон регулирования выходной мощности от -45 дБм до +10 дБм
Для подробного ознакомления с функциями ПО, скачайте демо-версию.
Наличие переключателя тестирующего сигнала на измерительные порты прибора, позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 55 дБ. Возможность удаленного управления приборами позволяет использовать их в составе измерительных комплексов.
Обзор–304/1 предназначен для работы с внешним компьютером, не входящим в комплект поставки и не имеет встроенного компьютера.
Для работы и поверки измерителей требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
