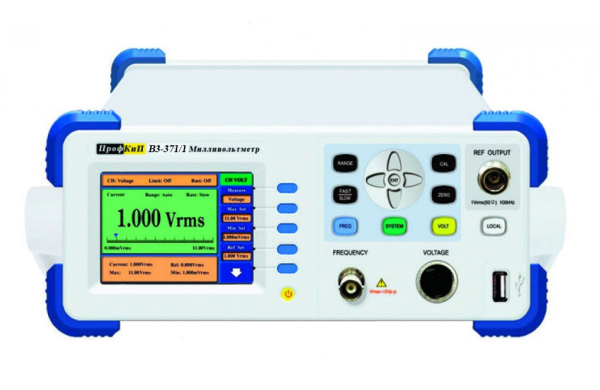

Милливольтмер высокочастотный ПрофКиП В3-71/1

Артикул: 1-389250

  • Диапазон частот от 10 кГц до 1,1 ГГц
  • Диапазон измерений: напряжение 4 мВ…10 В скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Назначение:

Милливольтметры ПрофКиП В3-71/1 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

Особенности:

  • Диапазон частот от 10 кГц до 1,1 ГГц
  • Диапазон измерений: напряжение 4 мВ…10 В скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Характеристики

Наименование характеристики

Значение

Частотный диапазон

10 кГц…1,1 ГГц

Диапазон измеряемых напряжений
(относительно уровня мощности)*1

4 мВ…10 В*2
 (-35…+35)dBm

Основная погрешность измерения напряжения (В, мВ)

В диапазоне частот 100 кГц…100 МГц

(0,02Ux+0,005Uп)

В диапазоне частот 10 кГц…99,9 кГц

(0,03Ux+0,005Uп)

В диапазоне частот 101…200 Мгц

(0,03Ux+0,005Uп)

В диапазоне частот 201…600 МГц

(0,05Ux+0,006Uп)

В диапазоне частот 601…1100 МГц

(0,08Ux+0,008Uп)

Характеристики встроенного калибратора

 Частота (кГц)                                                        95…105
 Выходное напряжение на нагрузке                  1±0,01
 50 Ом (В)

Опция встроенного частотомера

Диапазон измеряемых частот

10 кГц…3 ГГц

Чувствительность

50 мВ – в диапазоне частот
до 100 Мгц
 70 мВ (-10 dBm) – в диапазоне
частот свыше 100 МГц

Погрешность измерения частоты

5*10-6f ± 1 ед счёта

Параметры электрического питания:
 – напряжение переменного тока, В
 – частота переменного тока, Гц

  220±22
  50/60

Потребляемая мощность, Вт, не более

   35

Габаритные размеры (ширина×высота×глубина),
мм

   230×105×360

Масса, кг, не более

3,5

Условия эксплуатации
 – температура окружающей среды, ºС
 – относительная влажность, %,
 – атмосферное давление, кПа

от +15 до +25
 от 60 до 95
 от 84 до 107


Комплект поставки:

Наименование

Количество

Милливольтметр

1 шт.

Кабель питания

1 шт.

ВЧ пробник

1 шт.

ВЧ тройник с согласованной нагрузкой
50 Ом

1 шт.

Вставка плавкая

2 шт

Руководство по эксплуатации с методикой поверки

1 экз.
