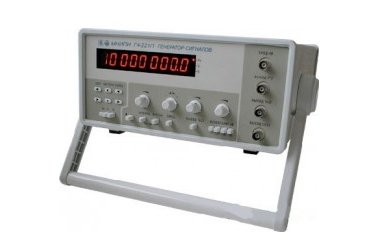

Генератор ВЧ высокочастотный Anritsu Г4-221

Артикул: 1-345352

  • Диапазон несущих частот: 1 Гц - 100 МГц;

  • Нестабильность частоты: 5*10-7fн (fн - установленное значение несущей частоты);

  • Основная погрешность установки частоты: 2*10-6fн;

  • Уровень выходного сигнала: 1 В;


Характеристики:

  • Диапазон несущих частот: 1 Гц - 100 МГц;

  • Нестабильность частоты: 5*10-7fн (fн - установленное значение несущей частоты);

  • Основная погрешность установки частоты: 2*10-6fн;

  • Уровень выходного сигнала: 1 В;

  • Уровень гармонических и комбинационных спектральных составляющих в полосе от 0,33 f до 3f в режиме НГ: менее -35 дБ;

  • Основная погрешность установки уровня выходного сигнала: менее 1 дБ;

  • Глубина регулировки выходного сигнала: -100 дБ;

  • Выходное сопротивление генератора: 50 Ом;

  • Сечение выходного тракта: 7/3,04 мм;

  • Параметры модуляции:

  • АМ: диапазон частот внутреннего модулирующего сигнала: 1 Гц - 100 кГц;

  • диапазон частот внешнего модулирующего сигнала: 10 Гц - 20 кГц;

  • пределы регулировки коэффиуиента АМ: 0-99%;

  • ЧМ: диапазон частот внутреннего модулирующего сигнала: 1 Гц - 100 кГц;

  • диапазон частот внешнего модулирующего сигнала: 10 Гц - 20 кГц;

  • пределы регулировки девиации: 1 Гц - 100 кГц;

  • ФМ: диапазон частот внутреннего модулирующего сигнала: 1 Гц - 100 кГц; диапазон частот внешнего модулирующего сигнала: 10 Гц - 20 кГц;

  • пределы регулировки девиации: 0-360°;

  • АИМ: глубина АИМ: 50 дБ;

  • пределы регулировки длительности импульса и промежутка между импульсами: от 1 мкс до 200 с;

  • Интерфейс: RS-232;

  • Питание сети: (220±22) В, (50±1) Гц; (115±5,75) В, 400+28 -12Гц;

  • Потребляемая мощность: 30 В*А.

Генератор Г4-219 обеспечивает работу в следующих режимах:
1. Немодулированные колебания (НК);
2. Амплитужная модуляция (АМ):- внутренняя модуляция синусоидальным сигналом,- внешняя модуляция синусоидальным сигналом,- внутренняя модуляция сигналом прямоугольной фомы;
3. Амплитудно-импульсная модуляция непрерывной последовательности частотно-заполненных видеоимпульсов прямоугольной формы (АИМ):- внутренняя,- внешняя;
4. Частотная модуляция (ЧМ):- внутренняя модуляция синусоидальным сигналом,- внешняя модуляция синусоидальным сигналом,- внутренняя модуляция сигналом прямоугольной фомы;
5. Внутренняя линейно-импульсная частотная модуляция (ЧМ1);
6. Внутренняя частотная модуляция (ЧМ2);
7. Фазовая модуляция (ФМ):- внутренняя модуляция синусоидальным сигналом,- внешняя модуляция синусоидальным сигналом,- внутренняя модуляция сигналом прямоугольной фомы.
