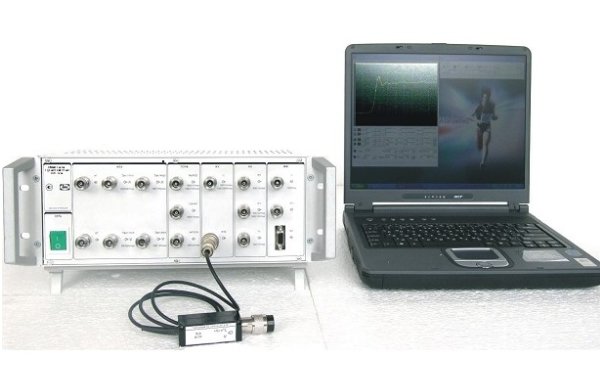

Предназначена для проверки параметров универсальных осциллографов с полосой пропускания до 2000 МГц (К2С-62А) или до 200 МГц (К2С-62А/1).
Установка совместно с ПЭВМ, при использовании интерфейса USB2.0, обеспечивает следующие измерительные функции:
- калибратора Y (КY);
- калибратора Х (КХ);
- калибратора амплитудно-частотной характеристики (КАЧХ);
- генератора сигналов произвольной формы (ГСПФ);
- калибратора переходной характеристики (КПХ);
- мультиметра (ММ).
Возможна поставка установки измерительной в вариантах, включающих функции, согласованные с заказчиком.
Калибратор Y
Прибор в режиме работы калибратор Y (KY) работает в качестве источника сигналов калибровки коэффициентов отклонения и проверки пределов допускаемого значения погрешности измерения напряжения осциллографов.
Параметры сигналов:
вид сигналов - положительное или отрицательное напряжение постоянного тока; прямоугольные импульсы со скважностью 2 (меандр) положительной или отрицательной полярности;
частота повторения (F) импульсов в режиме “меандр” устанавливается дискретно в калиброванных точках 10, 100 Гц, 1, 10 кГц с погрешностью не более ± 1.10-6F;
Значения напряжений сигналов КY устанавливаются в диапазоне от 20 мкВ до 200 В на нагрузке (1 ± 0.05) МОм или от 20 мкВ до 5 В на нагрузке (50 ± 1) Ом дискретно в калиброванных точках с шагом 1, 2, 5.
обеспечена девиация напряжения в диапазоне ±10% с дискретностью 0.1% от величины напряжения в калиброванной точке.
Пределы допускаемого значения абсолютной погрешности установки напряжения определяются формулой:
Калибратор Х
Прибор в режиме работы калибратор Х (KХ) работает в качестве источника сигналов с нормированным периодом для калибровки длительности разверток и проверки пределов допускаемого значения погрешности измерения временных интервалов осциллографов.
Параметры сигналов КХ:
вид сигналов – гармонический сигнал или сигналы треугольной формы;
значения периода повторения устанавливаются в диапазоне от 0.5 нс (К2С-62А) или от 2 нс (К2С-62А/1) до 5 с дискретно в калиброванных точках (Тк) с шагом 1, 2, 5.
Обеспечена девиация периода повторения в диапазоне ± 10 % с дискретностью 0.1 % от величины периода повторения в калиброванной точке.
Размах сигналов равен (1 ± 0.2) В на согласованной нагрузке (50 ± 1) Ом.
Пределы допускаемого значения абсолютной погрешности установки периода повторения (DТ) определяются формулой: DT = ± 1.10-6T.
Калибратор АЧХ
Прибор в режиме работы Калибратор АЧХ (КАЧХ) работает в качестве источника гармонических сигналов для проверки АЧХ тракта вертикального отклонения.
Диапазон частот гармонических сигналов устанавливается: – от 0.1 Гц до 2 ГГц (К2С-62А) или до 200 МГц (К2С-62А/1);
Пределы допускаемых значений основной погрешности установки частоты (F) равны ±1.10-6F.
Амплитуда гармонического сигнала на согласованной нагрузке (50 ± 1) Ом, устанавливается в диапазоне от 0.01 до 5В в диапазоне частот от 0.1Гц до 50 МГц и до 1 В в диапазоне частот от 50 до 2000 МГц.
Неравномерность амплитуды гармонического сигнала в диапазоне частот не более ± 7 % относительно амплитуды на опорной частоте.
Генератор сигналов произвольной формы
Прибор в режиме работы ГСПФ работает в качестве источника сигналов с формой, задаваемой оператором.
Уровни напряжения (U) выходных сигналов:
на нагрузке 50 Ом - от ± 10 мВ до ± 5В;
на высокоомной нагрузке (более 1 кОм) - от ± 20 мВ до ± 10В;
Минимальная дискретность установки - 1 мВ;
Пределы допускаемого значения основной погрешности установки напряжения - не более ±0.01U.
Параметры формируемых импульсных сигналов прямоугольной формы:
частота - от однократных до 50 МГц;
длительность импульсов - от 10 нс до 103 с;
минимальная длительность фронта/среза - £ 5 нс;
выброс – не более 2 %;
неравномерность вершины – не более 0.5 %;
Пределы допускаемого значения основной погрешности установки напряжения - не более ± 0.01U;
Пределы допускаемого значения основной погрешности установки частоты - не более ±1.10-6F.
Параметры формируемых синусоидальных сигналов:
частота - от 1 мГц до 20 МГц;
Пределы допускаемого значения основной погрешности установки напряжения - не более ± 0.01U;
Пределы допускаемого значения основной погрешности установки частоты - не более ± 1.10-6F;
режимы модуляции – НК, АМ, ЧМ.
Режимы запуска: внутренний; внешний; однократный.
Режим тактирования: внутренний; внешний.
Синхроимпульс:
полярность - положительная;
амплитуда - 1 В на нагрузке 50 Ом;
временной сдвиг - в пределах временного интервала формирования сигнала с минимальной дискретностью установки 100 пс.
Калибратор ПХ
В режиме работы калибратор ПХ (КПХ) прибор работает в качестве источника прямоугольных импульсов с нормированной формой и длительностью фронта для проверки ПХ осциллографов.
Параметры испытательных импульсов соответствуют значениям, указанным в табл.1.
Таблица 1
|
Выход КПХ, полярность импульсов |
Длительность фронта (tф), не более, нс |
Выброс на вершине (DАв), не более, % |
Неравно-мерность вершины на участке установления (DАу), не более, % |
Неравно-мерность вершины (DАн), не более, % |
Диапазон амплитуд,В |
Приме-чание |
|
|
уровень (0.1-0.9)U |
уровень (0.1-0.97)U |
||||||
|
“, tф £ 140 рs” |
0.14 |
0.2 |
3 |
± 2 |
± 1 |
3.10-3¸12 |
только для К2С-62А |
|
“ tф £ 140 рs” |
0.14 |
0.2 |
3 |
± 2 |
± 1 |
3.10-3¸12 |
только для К2С-62А |
|
“ tф £ 1 ns” |
0.7 |
1.2 |
2 |
± 1 |
± 1 |
6.10-3¸30 |
|
|
“ tф£ 1 ns” |
0.7 |
1.2 |
2 |
± 1 |
± 1 |
6.10-3¸30 |
|
|
“ tф £ 3 ns” |
3.0 |
3.6 |
2 |
± 1 |
± 0.7 |
3.10-3¸12 |
только для К2С-62А |
|
“ tф £ 3 ns” |
3.0 |
3.6 |
2 |
± 1 |
± 0.7 |
3.10-3¸12 |
только для К2С-62А |
|
“ tф £ 10 ns” |
10.0 |
12 |
2 |
± 1 |
± 0.7 |
6.10-3¸60 |
|
|
“ tф £ 10 ns” |
10.0 |
12 |
2 |
± 1 |
± 0.7 |
6.10-3¸60 |
|
|
“ ФТД” |
0.07 |
0.1 |
5 |
± 3 |
± 2 |
0.2 |
только для К2С-62А |
Период повторения (Т) импульсов КПХ устанавливается дискретно в точках 10, 100 мкс, 1, 10, 100 мс с погрешностью не более ± 1.10-6Т.
Длительность импульсов КПХ (tи) устанавливается дискретно в точках 0.1, 1, 10 мкс с погрешностью не более ± 0.1tи.
Максимальная скважность 100 устанавливается автоматически.
Значения амплитуды испытательных импульсов КПХ (Uки) устанавливаются дискретно в калиброванных точках с шагом 1, 2, 5.
Обеспечена девиация амплитуды испытательного импульса на величину не менее ±10% от значения амплитуды в калиброванной точке. Дискретность установки девиации – 0.1 %.
Прибор выдает в режиме работы КПХ на согласованной нагрузке (50±1) Ом синхроимпульсы положительной полярности амплитудой (1±0.2) В и длительностью фронта не более 3 нс с периодом, равным периоду следования основных импульсов.
Обеспечен временной сдвиг (задержка и опережение) основного испытательного импульса КПХ относительно синхроимпульса в пределах до половины периода повторения с минимальной дискретностью 0.1 нс.
Мультиметр
В режиме работы “U=” мультиметр (ММ) работает в качестве вольтметра постоянного тока и обеспечивает измерение напряжения постоянного (U=) тока обеих полярностей, выдаваемого встроенными калибраторами осциллографов, в диапазоне от 10 мВ до 100 В.
Пределы допускаемых значений основной погрешности измерения U= не более - ±(0.001U= + 0.1 мВ).
В режиме работы “R” ММ работает в качестве измерителя сопротивлений и обеспечивает измерение входного сопротивления осциллографа (R) в диапазоне от 40 Ом до 2 МОм.
Пределы допускаемых значений основной погрешности измерения - не более ± 0.3 %.
В режиме работы “Uимп” ММ работает в качестве импульсного вольтметра и обеспечивает измерение импульсного напряжения встроенных калибраторов осциллографов в диапазоне от 10 мВ до 50 В.
Пределы допускаемых значений основной погрешности измерения амплитуды импульсного напряжения Uимп – не более ±(0.001Uимп + 0.1 мВ).
В режиме работы “С” ММ работает в качестве измерителя емкости и обеспечивает измерение входной емкости осциллографа в диапазоне от 5пФ до 50 пФ.
Пределы допускаемых значений основной погрешности измерения емкости – не более ±(0.5% +1 пФ).
Характеристики блока системного (переносной ПЭВМ):
Процессор с тактовой частотой не менее 1.8 ГГц и КЭШ-памятью не менее 128 Кбайт.
Оперативная память не менее 256 Мбайт;постоянная память не менее 30 Гбайт.
Встроенный CD-ROM-привод; Дисплей с габаритами не менее 14.1” и разрешением 1024х768; порт USB2.0.
Операционная система Windows ХР.
Основные эксплуатационные характеристики:
Время установления рабочего режима – не более 15 мин.
Время непрерывной работы – не менее 16 ч.
Напряжение питания от сети переменного тока частотой от 50 до 440 Гц – от 90 до 260 В.
Потребляемая мощность – не более 120 ВА.
Масса базового блока – 9 кг.
Масса системного блока – 3.5 кг.
Габаритные размеры базового блока – не более 388х376х150 мм.
Габаритные размеры системного блока – не более 320х260х45 мм.
Комплект поставки:
В комплект поставки входят: базовый блок с выносным формирователем, системный блок (ПЭВМ), комплект вспомогательных принадлежностей и ЗИП, программное обеспечение, комплект эксплуатационной документации.
