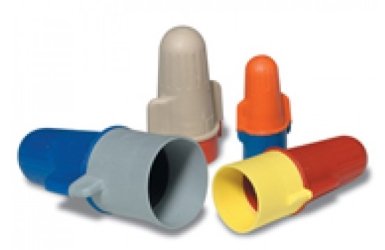

Колпачковые электрические соединители 3M Performance Plus O/B+ Электрические соединители O/B+, R/Y+, B/G+ являются наиболее удобной и эргономичной серией в этой линии изделий. Основное отличие этих соединителей от классической серии – это усовершенствованная форма пружины, благодаря которой она как бы «вгрызается» в металл проводника, эластичная юбка, которая не трескается и гнется вместе с проводами, а также особый дизайн корпуса, создающий комфортное ощущение при монтаже. Кроме того, эти соединители более универсальны, т.к. всего лишь три типоразмера O/B+, R/Y+, B/G+ охватывают все наиболее используемые сечения проводов. |
Параметры | |||||||
O/B+ | R/Y + | B/G+ | |||||
Цвет | оранжево-синий | красно-желтый | сине-серый | ||||
Емкость соединителя, мм² | 1–5 | 2–16 | 10–31,6 | ||||
Размеры, мм | Длина | 26,16 | 36,3 | 45,46 | |||
Ширина | 12,4 | 19,3 | 28,44 | ||||
Сочетание кабелей/проводов | Количество | Сечение, мм² | Количество | Сечение, мм² | Количество | Сечение, мм² | |
5–7 | 0,5 | ||||||
2–6 | 0,5 | 3–7 | 0,75 | ||||
2–5 | 0,75 | 2–8 | 1,0 | 3–6 | 2,5 | ||
2–4 | 1,0 | 2–7 | 1,5 | 2–5 | 4,0 | ||
2–3 | 1,5 | 2–5 | 2,5 | 2–4 | 6,0 | ||
2 | 2,5 | 2–4 | 4,0 | 2 | 10 | ||
2 | 6,0 |
