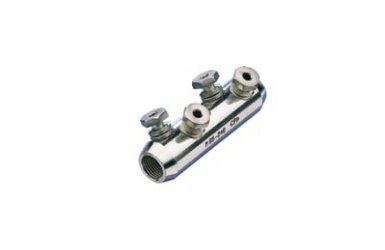

Механические соединители со срывными болтами на среднее напряжение ЗМ

Артикул: 3-10676

Механические соединители со срывными болтами предназначены для соединения силовых кабелей с однопроволочными и многопроволочными токопроводящим и жилами из меди или алюминия, на напряжения до 35 кВ. Корпус соединителя изготовлен из сплава алюминия. Поверхность соединителя гальванически оцинкована. Болты с шестигранными срывными головками изготовлены из латуни. В комплекте с соединителем поставляются центрирующие кольца из пластмассы, которые обеспечивают центровку жилы относительно корпуса соединителя.



 Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Механические соединители со срывными болтами на среднее напряжение ЗМ


Назначение

Механические соединители со срывными болтами предназначены для соединения силовых кабелей с однопроволочными и многопроволочными токопроводящим и жилами из меди или алюминия, на напряжения до 35 кВ. Корпус соединителя изготовлен из сплава алюминия. Поверхность соединителя гальванически оцинкована. Болты с шестигранными срывными головками изготовлены из латуни. В комплекте с соединителем поставляются центрирующие кольца из пластмассы, которые обеспечивают центровку жилы относительно корпуса соединителя.


Преимущества

• Универсальный соединитель. Подходит для токопроводящих жил различного типа
• Может использоваться на напряжение до 35 кБ
• Перекрывает большой диапазон сечений кабеля
• Легкость монтажа без использования специальных инструментов

ЗМ




Параметры изделий
Алюминий в мм² Медь в мм² Количество
винтов
Размеры, мм Обозначение
rm re sm rm sm Размеры, мм
длина
Диаметр Толщина b
16-95 10-95 25-70 10-70 25-70 2 70 12,5 24 32 М16-95
50-150 50-150 50-120 35- 120 50-120 2 85 15,5 30 35 М50-150
95- 240 95- 240 95- 185 95- 240 95- 185 4 120 20 33 56 М95-240
120-300 120-300 120-240 120-300 120-150 4 142 25 38 67 М120-300
185-400 185- 240/400 185-300 185-300 185-300 6 170 26 42 82 М185-400
400-630 400-630 400-500 400-500 400-500 6 200 36 54 94 М400-630




Примечание.

sm-секторная многопроволочная жила, rm- круглая многопроволочная жила, re- круглая однопроволочная жила.
