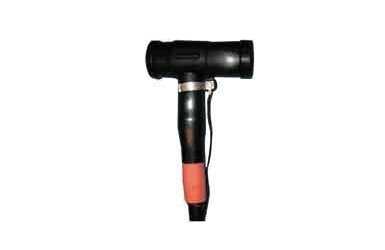

Адаптеры Т-образные экранированные несимметричные 3M на 630 А Серия 93-ЕЕ 705-6/х

Артикул: 3-10683

Предназначен для подключения к оборудованию имеющего на выходе проходные изоляторы по DIN 50180 и DIN 50181 типа С на 630 А. Комплект разработан для небронированных кабелей с изоляцией из сшитого полиэтилена с индивидуальным проволочным медным экраном на напряжения 6/10(12) и 12/20(24) кВ при максимальной нагрузке 630 А. Максимальное напряжение системы 24 кВ, максимальное импульсное напряжение 125 кВ.





Адаптеры Т-образные экранированные несимметричные 3M на 630 А Серия 93-ЕЕ 705-6/х


Назначение

Предназначен для подключения к оборудованию имеющего на выходе проходные изоляторы по DIN 50180 и DIN 50181 типа С на 630 А. Комплект разработан для небронированных кабелей с изоляцией из сшитого полиэтилена с индивидуальным проволочным медным экраном на напряжения 6/10(12) и 12/20(24) кВ при максимальной нагрузке 630 А. Максимальное напряжение системы 24 кВ, максимальное импульсное напряжение 125 кВ.


Описание

Адаптер представляет собой устройство для оконцевания кабеля Т-образной формы, у которого передняя присоединительная часть полностью соответствует размерам проходного изолятора С типа. Задняя часть, куда могут подключаться ОПН или другой адаптер, укорочена в целях уменьшения присоединительного размера на 92 мм по сравнению с симметричным адаптером. Адаптер сделан из силиконовой резины и содержит в одном теле элементы регулирования поля, изоляцию и наружное проводящее покрытие. Это наружное покрытие cоединяется с землей и обеспечивает защиту персонала в случае неосторожного прикосновения.


Преимущества

• Материал – силиконовая резина
• Два комплекта покрывают кабели сечением от 50 до 240 мм2
• Все элементы в одном корпусе, включая встроенную точку емкостной проверки наличия напряжения
• Обеспечивает полностью экранированное соединение, может работать в погруженном в воду состоянии
• Обеспечивает защиту персонала в случае неосторожного прикосновения
• Снижает требования к размерам отсека
• Быстрый и легкий монтаж – не требуется специнструмент (например, горелка)
• Комплект включает все необходимое для монтажа




Характеристики
Размер Длина, мм
L1 188
L2 255




Номер комплекта Диаметр по изоляции жилы, мм Диапазон применения, мм²*
6/10(12) кВ 12/20(24) кВ
93-ЕЕ 705-6 /95 15.0 – 32.6 50-95 50-95
93-ЕЕ 705-6 /240 15.0 – 32.6 95- 240 95- 240

* - проверьте соответствие кабеля диапазону диаметров по изоляции


Соответствие стандартам

Адаптер соответствует требованиям стандартов Cenelec HD 629.1 S1 and IEC 60502-4.


Комплект поставки

В комплект поставки входят все необходимые материалы для оконцевания трех фаз, включая оединительные элементы, вспомогательные атериалы и инструкцию по монтажу.
