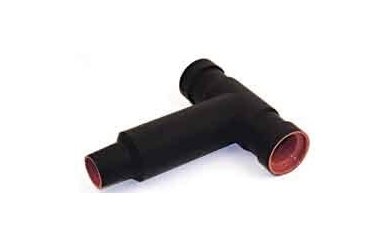

Адаптеры Т-образные экранированные ЗМ на 630 А Серия 94-ЕЕ 705-6

Артикул: 3-10684

Т-образные адаптеры серии 94-ЕЕ 705-6 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей, и имеет встроенный элемент регулирования электрического поля. Т-образные адаптеры подходят для всех кабелей с пластмассовой изоляцией на 18/30 кВ, 630 А.





Адаптеры Т-образные экранированные ЗМ на 630 А Серия 94-ЕЕ 705-6


Назначение

Т-образные адаптеры серии 94-ЕЕ 705-6 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей, и имеет встроенный элемент регулирования электрического поля. Т-образные адаптеры подходят для всех кабелей с пластмассовой изоляцией на 18/30 кВ, 630 А.


Преимущества

• Материал: силиконовый каучук
• Пригоден в условиях высокой влажности
• Простой и надежный монтаж
• Монолитный корпус со встроенным управляющим электродом и внешним экранированием
• Для монтажа не требуется нагрева, горелки или специального инструмента
• Безопасен при случайном прикосновении, обеспечивает максимальную безопасность для обслуживающего персонала
• Благодаря компактной конструкции не занимает много места
• Подключается сразу после монтажа




Параметры изделий
Технические характеристики Значение
Максимальное напряжение 36 кВ
Импульс 170 кВ
Переменное напряжение 81 кВ
Ток длительной нагрузки 63 0 А




Диаметр по изоляции, мм Сечение, мм² Обозначение
25,1 – 28,4 70 94- ЕЕ 705-6 /-7 0
26,7 – 30,0 95 94- ЕЕ 705-6 /-95
28,3 – 32,0 120 94- ЕЕ 705-6 /-120
29,9 – 33,5 150 94- ЕЕ 705-6 /-150
31,5 – 35,1 185 94- ЕЕ 705-6 /-185
33,4 – 37,6 240 94- ЕЕ 705-6 /-240
35,6 – 39,6 300 94- ЕЕ 705-6 /-3 00
38,4 – 42,8 400 94- ЕЕ 705-6 /-4 00



Соответствие стандартам

Соответствует промышленному стандарту DIN 0278, часть 629-1, и нормам Cenelec HD 629.1 S 1.


Комплект поставки

Каждый комплект содержит необходимый материал для монтажа трех Т-образных адаптеров, включая кабельные наконечники, инструкцию по монтажу и вспомогательные материалы.
