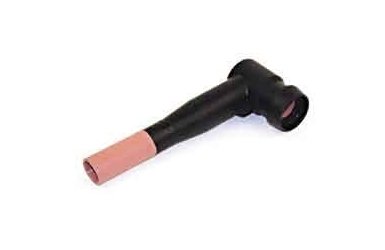

Адаптеры угловые экранированные ЗМ на 250 А Серия 93-ЕЕ 6x5-2

Артикул: 3-10681

Угловые адаптеры серии 92-ЕЕ 6x5-2 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей, и имеет встроенный элемент регулирования электромагнитного поля. Угловые адаптеры подходят для всех кабелей с пластмассовой изоляцией на 6/10 кВ, 250 А



Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Адаптеры угловые экранированные ЗМ на 250 А Серия 93-ЕЕ 6x5-2


Назначение

Угловые адаптеры серии 92-ЕЕ 6x5-2 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей, и имеет встроенный элемент регулирования электромагнитного поля. Угловые адаптеры подходят для всех кабелей с пластмассовой изоляцией на 6/10 кВ, 250 А


Преимущества

• Материал: силиконовый каучук
• Пригоден в условиях высокой влажности
• Простой и надежный монтаж
• Монолитный корпус со встроенным управляющим электродом и внешним экранированием
• Для монтажа не требуется нагрева, горелки или специального инструмента
• Безопасен при случайном прикосновении, обеспечивает максимальную безопасность для обслуживающего персонала
• Благодаря компактной конструкции не занимает много места
• Подключается сразу после монтажа




Параметры изделий
Технические характеристики Значение
Максимальное напряжение 24 кВ
Импульс 125 кВ
Переменное напряжение 57 кВ
Ток длительной нагрузки 250 А




Диаметр по изоляции, мм Сечение, мм² Обозначение
12,2-15,2 25 - 95 93- ЕЕ 605- 2/95
24,0-27,0 120 93- ЕЕ 615- 2/120
25,5- 28,5 150 93- ЕЕ 615- 2/150




Соответствие стандартам

Соответствует промышленному стандарту DIN 0278, часть 629-1, и нормам Cenelec HD 629.1 S 1.


Комплект поставки

Каждый комплект содержит необходимый материал для монтажа трех угловых адаптеров, включая кабельные наконечники, инструкцию по монтажу и вспомогательные материалы.
