Под заказ

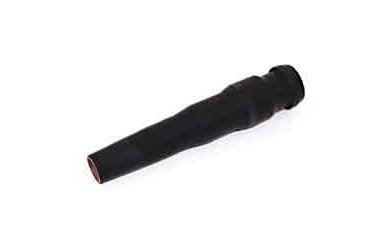

Адаптеры прямые экранированные ЗМ на 250 А Серия 92-ЕЕ 600-2

Артикул: 3-10680

Прямые адаптеры серии 92-ЕЕ 600-2 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей и имеет встроенный элемент регулирования электромагнитного поля. Прямые адаптеры подходят для всех кабелей с пластмассовой изоляцией на 6/10 кВ, 250 А.



 Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Адаптеры прямые экранированные ЗМ на 250 А Серия 92-ЕЕ 600-2


Назначение

Прямые адаптеры серии 92-ЕЕ 600-2 служат для присоединения кабелей к распределительным устройствам и трансформаторам. Адаптер защищен снаружи полупроводящим экраном, соединенным с землей и имеет встроенный элемент регулирования электромагнитного поля. Прямые адаптеры подходят для всех кабелей с пластмассовой изоляцией на 6/10 кВ, 250 А.


Преимущества

• Материал: силиконовый каучук
• Пригоден в условиях высокой влажности
• Простой и надежный монтаж
• Монолитный корпус со встроенным управляющим электродом и внешним экранированием
• Для монтажа не требуется нагрева, горелки или специального инструмента
• Безопасен при случайном прикосновении, обеспечивает максимальную безопасность для обслуживающего персонала
• Благодаря компактной конструкции не занимает много места
• Подключается сразу после монтажа




Параметры изделий
Технические характеристики Значение
Максимальное напряжение 12 кВ
Импульс 75 кВ
Переменное напряжение 27 кВ
Ток длительной нагрузки 250 А




Диаметр по изоляции, мм Сечение, мм² Обозначение
12,7- 15,2 25 92- ЕЕ 600-2/25
13,8- 16,3 35 92- ЕЕ 600-2/35
15,0-17,5 50 92- ЕЕ 600-2/50
16,7- 19,2 70 92- ЕЕ 600-2/70
18,3- 20,8 95 92- ЕЕ 600-2/95
19,8- 22,8 120 92- ЕЕ 600-2/95
21,3- 24,3 150 92- ЕЕ 600-2/150




Соответствие стандартам

Соответствует промышленному стандарту DIN 0278, часть 629-1, и нормам Cenelec HD 629.1 S 1.


Комплект поставки

Каждый комплект содержит необходимый материал для монтажа трех прямых адаптеров, включая кабельные наконечники, инструкцию по монтажу и вспомогательные материалы.
