Под заказ

Механические наконечники со срывными болтами на среднее напряжение ЗМ

Артикул: 3-10677

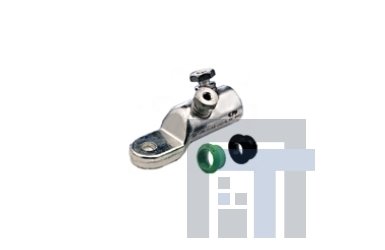

Механические наконечники со срывными болтами предназначены для оконцевания силовых кабелей с однопроволочными и многопроволочными токопроводящими жилами из меди или алюминия, на напряжения до 35 кВ. Корпус наконечника изготовлен из сплава алюминия. Поверхность наконечника гальванически оцинкована. Болты с шестигранными срывными головками изготовлены из латуни. В комплекте с наконечником поставляются центрирующие кольца из пластмассы, которые обеспечивают центровку жилы относительно корпуса наконечника.



Снят с производства. По подбору замены обращайтесь к менеджерам компании.

Механические наконечники со срывными болтами на среднее напряжение ЗМ


Назначение

Механические наконечники со срывными болтами предназначены для оконцевания силовых кабелей с однопроволочными и многопроволочными токопроводящими жилами из меди или алюминия, на напряжения до 35 кВ. Корпус наконечника изготовлен из сплава алюминия. Поверхность наконечника гальванически оцинкована. Болты с шестигранными срывными головками изготовлены из латуни. В комплекте с наконечником поставляются центрирующие кольца из пластмассы, которые обеспечивают центровку жилы относительно корпуса наконечника.


Преимущества

• Универсальный соединитель. Подходит для токопроводящих жил различного типа
• Может использоваться на напряжение до 35 кВ
• Перекрывает большой диапазон сечений кабеля
• Легкость монтажа без использования специальных инструментов

ЗМ Механические наконечники




Параметры изделий
Алюминий в мм² Медь в мм² Количество
винтов
Размеры, мм Обозначение
rm re sm rm sm Длина Диаметр Толщина b
16-95 10-95 25-70 10-70 25-70 1 60 12,5 24 32 С16-95
50-150 50-150 50-120 35- 120 50-120 1 79 15 30 35 С50-150
95- 240 95- 240 95- 185 95- 240 95- 185 2 95 20 33 56 С95- 240
120-300 120-300 120-240 120-300 120-150 2 100 25 38 67 С120-300
185-400 185- 240/400 185-300 185-300 185-300 3 115 26 42 79 С185-400
400-630 400-630 400-500 400-500 400-500 3 130 34 52 94 С400-630




Примечание.

sm - секторная многопроволочная жила, rm - круглая многопроволочная жила, re - круглая однопроволочная жила.
