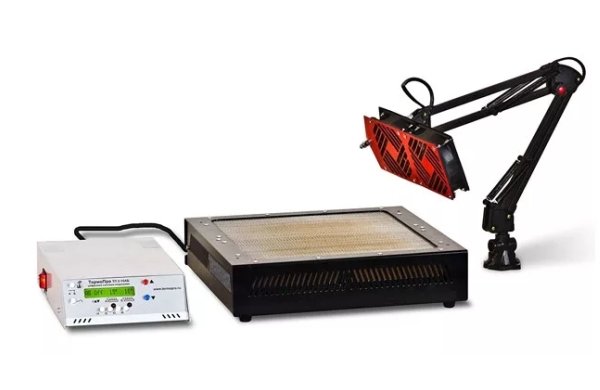

ОПИСАНИЕ
Высокая равномерность распределения температурного поля по рабочей поверхности термостолов для подогрева плат достигается за счет особой конструкции нагревательного элемента и рассеивающей пластины, изготовленной из алюминиевого сплава. Высококачественные теплозащитные материалы в сочетании с вентиляционными отверстиями позволяют поддерживать достаточно низкую температуру корпуса термостола такую, что случайные прикосновения не приводят к получению ожогов.
Термостолы для подогрева плат оснащены защитным заземлением, предохраняющим печатные платы от статического электричества. Термостойкий силиконовый шнур сложно случайно пережечь. На рабочую поверхность термостола нанесено термостойкое покрытие черного цвета.
ОСОБЕННОСТИ
• пайка SMD-компонентов на печатные платы по термопрофилю;
• предварительный подогрев печатных плат при пайке SMD-компонентов различными способами;
• предварительный подогрев печатных плат при ремонте (перед извлечением компонентов);
• предварительный подогрев кремниевых пластин при производстве солнечных элементов питания;
• предварительный подогрев керамических компонентов перед пайкой;
• отверждение клея, фиксирующего компоненты на плате;
• восстановление шариковых выводов микросхем BGA, с выполнением рекомендуемого термопрофиля;
• предварительный подогрев металлических конструкций перед пайкой;
• утилизация печатных плат методом нагрева до температуры плавления припоя;
• другие лабораторные нужды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСТОЛОВ
МОДЕЛЬ ТЕРМОСТОЛА |
ИКТ-125 |
| Напряжение питания [В] | ~220 |
| Номинальная мощность [Вт] | 800 (600) |
| Удельная мощность [Вт/см2] | 5,12 (3,84) |
| Диапазон рабочих температур [°С] | 50 - 400 |
| Дискретность температуры [°С] | 1 |
| Стабильность температуры предельная[°С] | ±4 |
| Стабильность среднеквадратическая [°С] | ±3 |
| Габариты корпуса термостола [мм] | |
| Габариты зоны нагрева [мм] | 125 х 125 |
| Длина ИК волны | 2-10мкм |
ФУНКЦИИ ТЕРМОСТОЛОВ В КОМПЛЕКТЕ С РАЗЛИЧНЫМИ РЕГУЛЯТОРАМИ ТЕМПЕРАТУРЫ
МОДЕЛЬ ТЕРМОСТОЛА |
ИКТ-125 |
| МОДЕЛЬ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ |
ИК 1-10 КД |
| Компоновка системы подогрева |
моноблочная |
| Материал рабочей поверхности термостола |
Керамика + мет. сетка |
| Принцип подогрева | ИК |
| Число независимых зон нагрева |
1 |
| Способ регулировки температуры |
цифровой |
| Коррекция температуры рабочей поверхности |
не требуется |
| Нормированная равномерность температуры поверхности |
нет |
| Наличие дополнительного термодатчика |
есть |
| Пайка по термопрофилю | нет |
| Графический контроль температуры |
нет |
| Одновременное отображение всех параметров |
есть |
| Память для часто используемых температур |
4 ячейки |
| Антистатическая (ESD) защита |
есть |
| Возможность работы термо- стола с разными регуляторами температуры |
нет |
| Встроенный держатель плат | есть |
| Приспособление для закреп- ления термодатчика на плате |
опция |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ ТЕМПЕРАТУРЫ
| МОДЕЛЬ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ | ТП 1-10 КД ПРО | ТП 1-10кд ИК 1-10кд |
ТП 1-10 | ТП 2-10АБ ИК 2-10АБ |
| Напряжение питания | ~220[В] / 50Гц | |||
| Число независимых каналов регулировки температуры | 1 | 2 | ||
| Максимальная мощность подключаемой нагрузки [Вт] | 1800 | 2 х 1800 | ||
| Диапазон регулирования температуры стабилизации | 50°C ÷ 300°C* /50°C ÷ 400°C / |
|||
| Дискретность изменения температуры стабилизации | 1°C | |||
| Скорость измерения температуры | 15Гц/2канала | 15Гц/2канала | 30Гц/1канал | 15Гц/2канала |
| Точность поддержания температуры стабилизации | ± 2°C** (при 300°C) /± 4°C / | |||
| Блок памяти температуры стабилизации | 4 ячейки памяти | 2 х 4 ячейки | ||
| Коррекция показаний температуры рабочей поверхности Т по отношению к температуре датчика обратной связи t |
Фиксированная /ИК – без коррекции/ T= t - t/16 для прибора НП 17-12 T= t - t/32 для НП 24-17 и НП 34-24 |
|||
| Наличие дополнительного канала измерения температуры |
да | нет | *** | |
| Диапазон измерения температур | -70°C…+500°C | - | - | |
| Основная погрешность канала измерения температуры в диапазоне - 40°С ÷ 350°С |
± 2°С** | - | - | |
| Габариты термодатчика [мм] | 4 х 2 х 0.5 | - | - | |
| Отработка термопрофиля | Да**** | Нет | ||
| Габариты прибора Д х Ш х В [мм] | 250 х 155 х 58 | |||
| Масса (не более) [кг] | 1.6 | |||
| Режим работы | Непрерывный | |||
| Рабочие условия эксплуатации: | температура воздуха +10° С ÷ +35° С относительная влажность воздуха при температуре 25° С (без конденсата) до 80% атмосферное давление 84 ÷ 106.7 кПа |
|||
| * при заказе диапазон регулирования температуры может быть изменен в сторону сужения. * у регулятора ТП 1-10кд-про диапазон регулирования температуры можно менять программно (см. описание программы ТЕРМОПРО-ЦЕНТР). ** типовое значение ± 1°C *** при необходимости вместо одного из приборов подогрева можно подключить контрольный термодатчик (заказывается отдельно). При считывании показаний необходимо учитывать коррекцию температуры, осуществляемую регулятором температуры. **** отработка термопрофиля и возможность получения термографика обеспечиваются при подключении регулятора температуры ТП 1-10кд- про к компьютеру через канал связи RS-232. Указанные функции обеспечиваются специальной штатной программой ТЕРМОПРО-ЦЕНТР. |
||||
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
 |
Рамочный держатель печатных плат ТЕРМОПРО РД-400 |
 |
Фторопластовые стойки ТЕРМОПРО ФСМ-15 |
