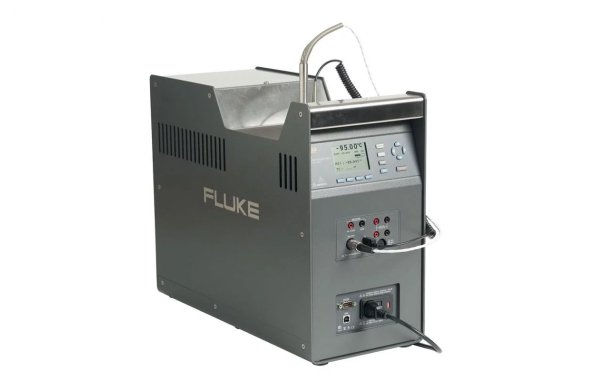

Сухоблочный калибратор для сверххолодной зоны, от –95 °C до 140 °C, с 9190-INSX, с технологической электроникой
В номерах моделей X следует заменить буквой A, B, C, D, E или F в зависимости от требуемого типа вставки.
| Аксессуар | Описание |
|---|---|
| 9190-INSA |
Вставка «A» 9190A, отверстия разного диаметра в британских единицах измерения |
| 9190-INSB |
Вставка «B» 9190A, отверстия для сравнения в британских единицах измерения |
| 9190-INSC |
Вставка «C» 9190A, отверстия диаметром 0,25 дюйма |
| 9190-INSD |
Вставка «D» 9190A, метрические отверстия для сравнения |
| 9190-INSE |
Вставка «E» 9190A, метрические отверстия для сравнения с отверстием диаметром 0,25 дюйма |
| 9190-INSF |
Вставка «F» 9190A, различные метрические отверстия для сравнения с отверстием диаметром 0,25 дюйма |
| 9190-INSZ |
Вставка «Z» 9190, пустая |
Прекрасно подходит для чистых помещений
Точный источник температуры критически важен для надежных технологических измерений Термостаты являются наиболее стабильными и равномерными доступными источниками температуры, но они не пригодны для чистых помещений. Размер термостата ограничивает его мобильность, а жидкости термостата могут легко пролиться и вызвать образование испарений. Сухоблочный калибратор для сверххолодной зоны 9190A является прекрасной альтернативой. Его широкий диапазон температур включает самые низкие и самые высокие температуры, необходимые для задач фармацевтической, биомедицинской и пищевой промышленности. 9190A — это небольшое и легкое устройство, которое удобно транспортировать. А поскольку в нем не задействованы теплопередаточные жидкости, чистые помещения остаются в чистоте. Время охлаждения и нагрева 9190A меньше, чем у термостата — а это значит, что калибровку можно провести быстрее.
Ненадежные технологические измерения могут пагубно отразиться на бизнесе, что приведет к ухудшению качества продукта, отзывам, штрафам, отходам, а также потере прибылей. В конечном счете качество измерений определяется качеством источников температуры, используемых для калибровки измерительного оборудования. Сухоблочный калибратор для сверххолодной зоны 9190A разработан с учетом лучшей технологии и конструкционных достижений, накопленных за десятилетия развития сухоблочного оборудования. 9190A отвечает EURAMET cg-13, нормативам передовых методов измерения для сухоблочных калибраторов температуры. Это означает, что вы можете быть уверены: характеристики 9190A по точности, стабильности, осевой (вертикальной) однородности, радиальной однородности (сухих боксов), нагрузке и гистерезису были тщательно определены и испытаны. С сухоблочным калибратором для сверххолодной зоны 9190A вы можете быть уверены, что используете наиболее точный и стабильный сухоблочный калибратор для сверххолодной зоны из доступных на рынке. И это положительно отразится на вашем бизнесе.
| Характеристики базового блока | |
| Температурный диапазон при 23 °C | от –95 °C до 140 °C |
| Точность показаний | ± 0,2 °C во всем диапазоне |
| Точность с внешним эталонным источником [3] | ± 0,05 °C во всем диапазоне |
| Стабильность | ± 0,015 °C во всем диапазоне |
| Осевая равномерность на 40 мм | ± 0,05 °C во всем диапазоне |
| Радиальный градиент | ± 0,01 °C на всем диапазоне |
| Влияние нагрузки | (с эталонным зондом 6,35 мм и тремя зондами 6,35 мм) |
| ± 0,006 °C во всем диапазоне | |
| (относительно показания с одним зондом 6,35 мм) | |
| ± 0,25 °C при –95 °C | |
| ± 0,10 °C при 140 °C | |
| Условия эксплуатации | От 0 °C до 35 °C, от 0 % до 90 % |
| ОВ (без конденсата), на высоте < 2000 м | |
| Условия окружающей среды для всех характеристик за исключением температурного диапазона | от 13 до 33 °C |
| Глубина погружения | 160 мм |
| Диаметр скважины | 30 мм |
| Время нагревания [1] | От –95 °C до 140 °C: 40 мин |
| Время охлаждения [1] | От 23 °C до –90 °C: 80 мин |
| От 23 °C до –95 °C: 90 мин | |
| От 140 °C до 23 °C: 60 мин | |
| Время стабилизации [2] | 15 минут |
| Разрешение | 0,01° |
| Дисплей | ЖКД, °C или °F по выбору |
| Размер (В x Ш x Г) | 380 мм x 205 мм x 480 мм |
| Масса | 16 кг |
| Требования к электропитанию | От 100 В до 115 В (± 10 %) 50/60 Гц, 575 Вт |
| От 200 В до 230 В (± 10 %) 50/60 Гц, 575 Вт | |
| Номиналы предохранителей системы | 115 В: 6,3 A T 250 В |
| 230 В: 3,15 A T 250 В | |
| Предохранитель 4–20 мА (только модель «-P») | 50 мА F 250 В |
| Компьютерный интерфейс | Последовательное соединение RS-232, USB и программное обеспечение для калибровки температуры 9930 interface-it в комплекте |
| Класс безопасности | IEC 61010-1, категория установки, степень загрязнения 2 |
| Электромагнитная обстановка | IEC 61326-1: базовая |
| Хладагенты | R32 (дифторметан) |
| < 20 г, ASHRAE Safety Group A2L | |
| R704 (гелий) | |
| < 20 г, ASHRAE Safety Group A1 | |
| Характеристики модели -P | |
| Точность встроенного эталонного термометра (четырехпроводной эталонный зонд) [3] | ± 0,010 °C при –95 °C |
| ± 0,013 °C при –25 °C | |
| ± 0,015 °C при 0 °C | |
| ± 0,020 °C при 50 °C | |
| ± 0,025 °C при 140 °C | |
| Диапазон эталонного сопротивления | от 0 до 400 Ом |
| Точность эталонного сопротивления [4] | от 0 до 42 Ом: ±0,0025 Ом от 42 до 400 Ом: ± 60 миллионных долей показания |
| Характеристики эталона | ITS-90, CVD, IEC-751, сопротивление |
| Измерительные возможности эталона | 4 проводника |
| Разъем эталонного зонда | 6-контактный DIN с технологией INFO-CON |
| Точность встроенного резистивного термодатчика | NI-120: ± 0,015 °C при 0 °C |
| PT-100 (385): ± 0,02 °C при 0 °C | |
| PT-100 (3926): ± 0,02 °C при 0 °C | |
| PT-100 (JIS): ± 0,02 °C при 0 °C | |
| Диапазон сопротивления резистивного термодатчика | от 0 до 400 Ом |
| Точность сопротивления [4] | от 0 до 25 Ом ±0,002 Ом |
| от 25 до 400 Ом: ± 80 миллионных долей показания | |
| Характеристики резистивного термодатчика | PT-100 (385),(JIS),(3926), NI-120, сопротивление |
| Измерительные возможности резистивного термодатчика | Только 2-, 3- и 4-проводниковые резистивные термодатчики с перемычками |
| Подключение резистивного термодатчика | 4-клеммный вход |
| Точность встроенного термометра термопары [5] | Тип J: ± 0,70 °C при 140 °C |
| Тип K: ± 0,75 °C при 140 °C | |
| Тип T: ± 0,60 °C при 140 °C | |
| Тип E: ± 0,60 °C при 140 °C | |
| Тип R: ± 1,60 °C при 140 °C | |
| Тип S: ± 1,60 °C при 140 °C | |
| Тип M: ± 0,65 °C при 140 °C | |
| Тип L: ± 0,65 °C при 140 °C | |
| Тип U: ± 0,70 °C при 140 °C | |
| Тип N: ± 0,75 °C при 140 °C | |
| Тип C: ± 1,00 °C при 140 °C | |
| Милливольтовый диапазон термопары | от –10 до 75 мВ |
| Точность напряжения | 0,025 % от показаний + 0,01 мВ |
| Точность встроенной компенсации холодного спая | ± 0,35 °C (при температуре окружающей среды от 13 до 33 °C) |
| Подключение термопары | Миниатюрные разъемы (ASTM E1684) |
| Точность встроенных показаний мА | ± 0,02 % показаний + 0,002 мА |
| Диапазон мА | Выч. 4–22 мА, спец. 4–24 мА |
| Подключение мА | 2-клеммный вход |
| Функция подачи питания на контур | Питание контура 24 В постоянного тока |
| Температурный коэффициент встроенных электронных компонентов (от 0 °C до 13 °C, от 33 °C до 50 °C) |
± 0,005 % от диапазона на 1 °C |
Примечания.
[1] При температуре окружающей среды 23 °C.
[2] Время от момента достижения УСТАВКИ до перехода устройства в стабильное состояние.
[3] Температурный диапазон может быть ограничен эталонным зондом, подключенным к измерителю.
Точность встроенного эталонного термометра не включает точность зонда. Она не включает погрешность зонда или ошибки характеристик зонда.
[4] Спецификации точности измерений применимы к рабочему диапазону и предполагают использование четырехпроводных платиновых резистивных термометров. При использовании трехпроводных резистивных термодатчиков необходимо добавить 0,05 Ом к точности измерений плюс максимально возможную разницу между сопротивлениями проводников.
[5] Показания ввода термопары чувствительны к ЭМ полям в частотном диапазоне от 500 МГц до 700 МГц.
