Описание:

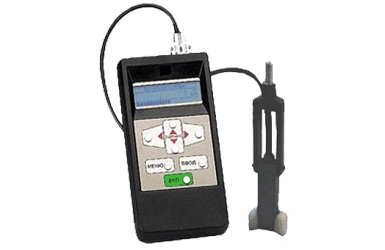

Вихретоковый индикатор для выявления трещин выходящих на поверхность металлических изделий. Ориентирован на применение для контроля осесиммтричных деталей (коленвалы, распредвалы, трубы различного диаметра, детали вращения). Радиус кривизны контролируемого изделия - от 20 мм. Дефектоскоп оснащается дифференциальным датчиком и устройством сканирования по поверхности контролируемого изделия. Дифференциальный датчик обеспечивает значительно меньшиее, по сравнению с обычными дефектоскопами, влияние на результаты контроля областей с неоднородными физико-механическими свойствами. Рекомендуется к использованию проведении ремонтных работ узлов двигателей, компрессоров и т.д. Вихретоковый дефектоскоп 245МД предназначен для применения в полевых, цеховых и лабораторных условиях.
Преимущества прибора:
• Высокая чувствительность к выявляемым дефектам.
• Малое влияние областей с неоднородными физико-механическими свойствами.
• Штатное оснащение утройством сканирования изделий адаптирующимся для контроля изделий с различной кривизной поверхности.
• Простота настройки и применения позволяет использовать дефектоскоп контролерам без специальной подготовки.
• Обеспечение постоянного зазора между рабочей поверхностью датчика и контролируемым изделием сужественно увеличивает ресурс работы датчика.
• Современный встроенный микропроцессор и графический ЖК дисплей.
• Интуитивно понятный русскоязычный интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".
Основные технические характеристики | |
Минимальная глубина выявляемой трещины: | 0,2 мм |
Минимальное раскрытие трещины: | 0,01 мм |
Минимальная длина выявляемой трещины: | 2 мм |
Автоматическая сигнализация дефекта: | Световая, звуковая, настраиваемая оператором |
Подсветка дисплея: | есть |
Размеры электронного блока дефектоскопа: | 150 х 80 х 30 |
Питание: | аккумуляторное (возможно использование батареек) |
Масса прибора: | 0,4 кг |
Диапазон рабочих температур: | -5 ... +40 °С |
Требования к контролируему изделию | |
Материал изделия: | ферромагнитный |
Минимальный радиус кривизны контролируемого изделия: | 20 мм |
Шероховатость контролируемой поверхности: | 3,2 Ra |
Допустимая толщина лакокрасочного покрытия: | 0,5 мм |
Комплектность поставки | |
Электронный блок дефектоскопа | 1 шт. |
Датчик дефектоскопа | 1 шт. |
Устройство сканирования | 1 шт. |
Контрольный образец | 1 шт. |
Аккумулятор (заранее установлен в прибор) | 1 шт. |
Зарядное устройство | 1 шт. |
Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
Сумка для переноски и хранения | 1 шт. |
Дополнительные принадлежности | |
Дополнительный датчик для дефектоскопа | |
Запасной кабель для подключения датчиков к дефектоскопу | |
комплект запасных аккумуляторов | |
Контрольные образцы |
