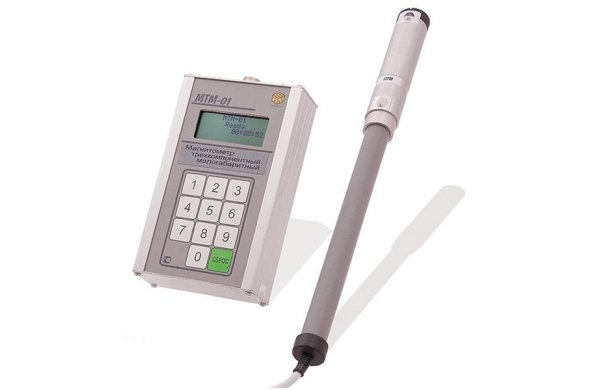

Измерительный преобразователь магнитного поля Земли выполнен на базе магниторезистивных датчиков, которые одновременно обеспечивают измерение ортогональных составляющих напряженности магнитного поля в контрольной точке и модуля вектора напряженности. При этом показания магнитометра не зависят от ориентации измерительного преобразователя в пространстве.
Магнитометр МТМ-01 является также эффективным средством измерения качества магнитных защит и экранов для обеспечения норм электромагнитной безопасности работников и населения при эксплуатации распределительных трансформаторов и электро-силовых установок
Характеристики:
Диапазон измерения напряженности магнитного поля: | ±0,5 до ±200 А/м |
Пределы допускаемой основной относительной погрешности измерения напряженности магнитного поля: | |
в поддиапазоне от 0,5 до 3 А/м | ±20% |
в поддиапазоне от 3 до 200 А/м | ±10% |
Время установления рабочего режима: | не более одной минуты |
Длительность непрерывной работы измерителя без подзарядки аккумуляторной батареи: | не более одной минуты |
Рабочее напряжение на аккумуляторной батарее: | (8,0Х1,5) В |
Мощность потребляемая измерителем при питании от автономного источника питания: | не более 0,6 Вт |
Рабочие условия эксплуатации: | |
температура окружающего воздуха: | от +5C до 40С |
относительная влажность: | до 90% при температуре окружающего воздуха +25С |
атмосферное давление | от 70 до 106 кПа |
Время установления показания измерителя при внесении преобразователя напряженности магнитного поля в исследуемое поле | 8 сек |
Масса измерителя с аккумуляторами | не более 0,8 кг |
Габаритные размеры: | |
Преобразователь напряженности магнитного поля: | длина 320 мм, максимальный диаметр 28 мм |
Блок управления и индикации: | 170х105х42 мм |
