ОПИСАНИЕ:

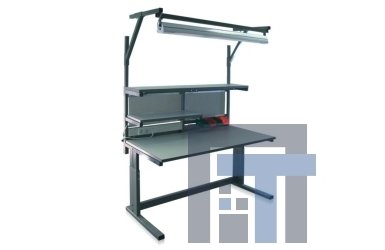

Новая серия столов THW идеально подходит для сборочно-монтажных производств. Простая конструкция стола, выполненная на основе металлического каркаса с удобными боковыми регулируемыми опорами, и высокая эргономичность позволяют наилучшим образом адаптировать рабочее место под специфику производства, а большой выбор дополнительных опций и аксессуаров облегчает решение множества производственных задач. Характерной особенностью данной серии столов является контур без выступов - эта особенность дает возможность устанавливать столы в линию без зазоров. Для удобства монтажа и руководствуясь правилами эргономики по организации рабочих мест, высота столов регулируется.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Монтажный стол | Рабочая поверхность, мм |
Высота столешницы, мм |
Допустимая нагрузка, кг |
Примечание |
| THW-15 | 1500х700 | 650-900 | 300 | Возможно ESD исполнение |
МОДУЛЬНЫЕ КОНСТРУКЦИИ:
| 1. Стол рабочий THW | ||
 |
Высота стола может регулироваться в пределах 650...900 мм при помощи торцевого ключа. Жесткая сварочная конструкция на основе профильного каркаса. ДСтП толщиной 25 мм. Цвет кромки -серый ( в ESD исполнении - желтый) THW-15 / THW-15 ESD 1500х700 мм |
|

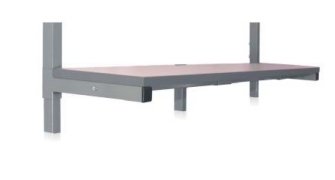

| 2. Основная полка для оборудования SD | ||
 |
Предназначена для размещения приборов и различного оборудования. В комплект входят задние стойки. Регулировка по высоте в пределах 100-850 мм от уровня столешницы. Допустимая нагрузка 50 кг. SD-15 / SD-15 ESD 1500х300 мм SD-15*4 / SD-15*4 ESD 1500х400 мм |
|

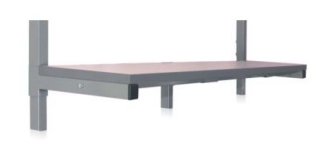

| 3. Полка дополнительная для оборудования SDO | ||
 |
Дополнительная полка для оборудования. В комплекте отсутствуют задние стойки. Допустимая нагрузка 50 кг. SDO-15 / SDO-15 ESD 1500х300 мм SDO-15*4 / SDO-15*4 ESD 1500х400 мм |
|

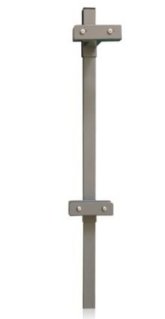

| 4. Стойка средняя 1/2 TWst | ||
 |
Устанавливается под основной полкой, разделяя пространство над столешницей на 2 зоны. Необходима для установки аксессуаров, выпускающихся в исполнении 1/2. |
|

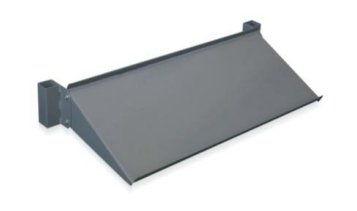

| 5. Полка наклонная SDS | ||
 |
Выполнена из листового металла, покрытого порошковой краской. Имеет регулировку по углу наклона. Допустимая нагрузка 50 кг. Цвет-серый. SDS-15 / SDS-15 ESD ширина 684 мм |
|

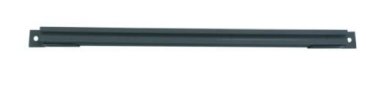

| 6. Рельс для крепления ячеек FCR | ||
 |
Металлический П-образный профиль для подвеса ячеек. Крепится к задним стойкам с помощью узла и крепежных соединений. На половину стола / на всю длину 1/2 FCR-15 / FCR-15 для столов 1500 мм |
|

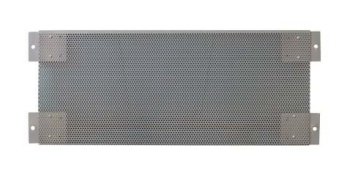

| 7. Панель перфорированная РР | ||
 |
Предназначена для крепления инструмента и вспомогательного оборудования, необходимого для работы монтажника. Дополнительно комплектуется крепежными элементами для подвеса оборудования. При заказе 1/2 необходима средняя стойка 1/2 Twst. Цвет-серый. Высота перфопанели 370 мм. На половину стола / на всю длину 1/2 PP-15 / PP-15 для столов 1500 мм |
|

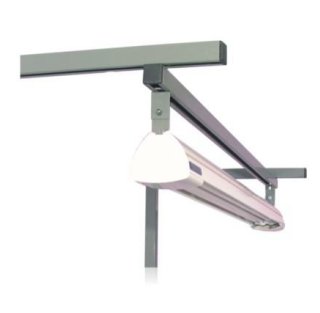

| 8. Светильник с кронштейном SLHL | ||
 |
Светильники не мерцающие, бестеневые, удлиненные. Частота >1000Гц. В светильниках серии SLHL используются лампы 2*54Вт повышенной светоотдачи. SLHL-15 2х54 Вт для столов 1500 мм |
|

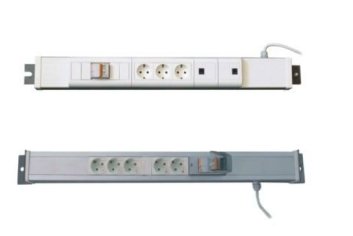

| 9. Электромонтажная панель EPN | ||
 |
В стандартной комплектации имеет две евроразетки и 3-х метровый кабель для подключения к источнику тока. Выпускается двух типов в пластиковом и алюминиевом корпусе. | |
| Пластиковый корпус | ||
| На половину стола / на всю длину 1/2 EPN-15 / EPN-12 для столов 1500 мм |
||
| Алюминиевый корпус | ||
| На половину стола / на всю длину 1/2 EPN-15 AL/ EPN-15 AL для столов 1500 мм |
||
| Дополнительные компоненты: | ||
| • 1-я, 2-я, 3-я евророзетка | ||
| • Автомат 16 А | ||
| • УЗО | ||
| • Разъем для передачи данных | ||
| • Телефонный разъем | ||
ТУМБЫ:
| Изображение | Код | Количество ящиков |
Размеры |
 |
PDR-03 | 3 | 560 x 460 x 490 мм |
 |
PDR-04 | 1 х 100 мм 3 х 170 мм |
560 x 460 x 640 мм |
 |
PDHL-03 | 3 | 560 x 490 x 370 мм |
