ОПИСАНИЕ:

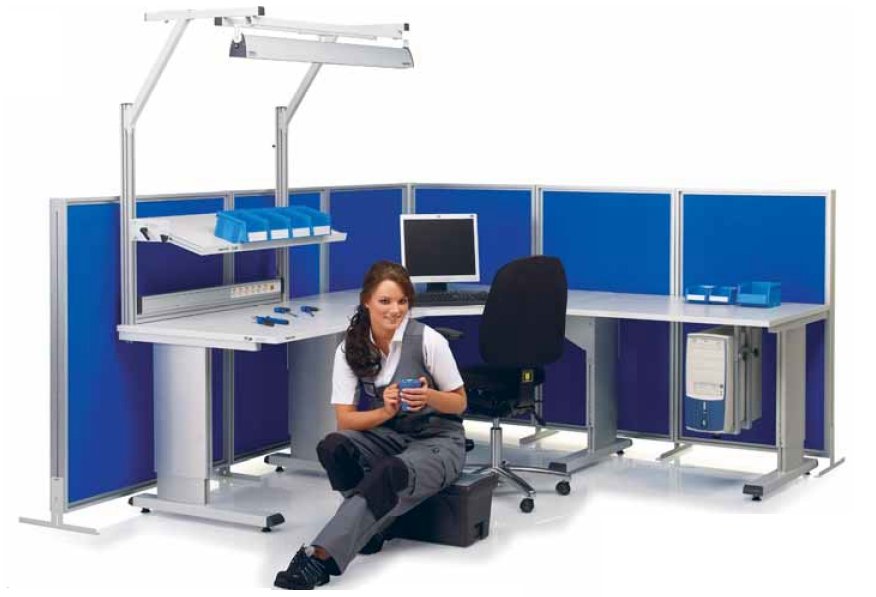

Новое поколение монтажных столов WB было разработано для применения на сборочном производстве. В основу концепции были заложены простота и высокая эргономичность, позволяющие легко адаптировать каждое рабочее место к множеству задач производства. Регулировка по высоте с помощью торцевого ключа, электромотора или убираемой ручки позволяют оператору работать как сидя, так и стоя, причем большая глубина столешницы и широкий выбор аксессуаров обеспечивают хороший доступ к ним. Другой характерной особенностью новой конструкции является контур без выступов; столы, возможно, устанавливать рядом друг с другом, без каких-либо зазоров между ними. Вы можете идеально сконструировать рабочее место, так как Вам нужно!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Монтажный стол | Рабочая поверхность, мм |
Высота столешницы, мм |
Допустимая нагрузка, кг |
Примечание | |
WB 818 | 800 x 1800 | 700 - 1100 | 250 | Торцевой ключ | |
WB 818 C | 800 x 1800 | 700 - 1100 | 250 | Убираемая ручка (Короб для кабеля в комплекте) |
|
WB 818 EL | 800 x 1800 | 700 - 1100 | 250 | Электромотор (Короб для кабеля в комплекте) |
МОДУЛЬНЫЕ КОНСТРУКЦИИ:

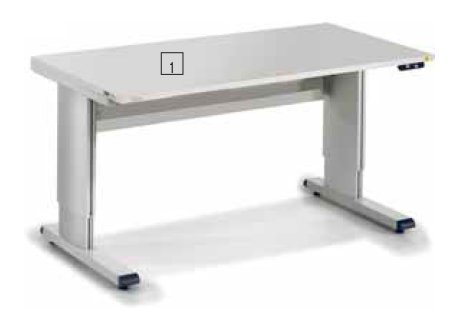

1. Монтажный стол серии WB | ||
Высота столешницы может регулироваться в пределах от 700 до 1100 мм с помощью электромотора, убираемой ручки или торцевого ключа. Подъем столешницы от самого низкого до самого высокого положения с помощью электромотора занимает всего 19 секунд. Во всех случаях система регулировки выполнена из фиксируемых алюминиевых профилей, формируюй прочный, жесткий каркас. Стальные части каркаса имеют эпоксидно-порошковое покрытие светло-серого цвета (RAL 7035). Столешница толщиной 25 мм ламинирована износостойким покрытием, регулирование опор происходит плавно. | ||

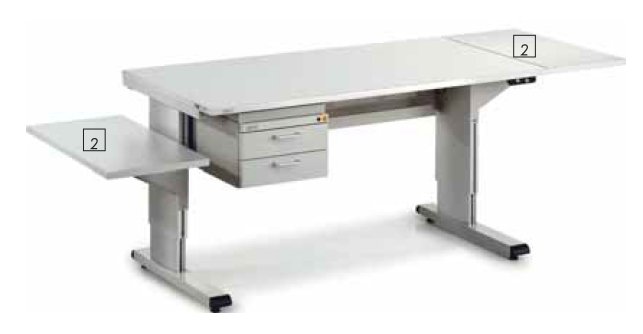

2. Боковая приставка WB 804 ST | ||
Эта новая боковая приставка может быть установлена как справа, так и слева от монтажных столов серии WB для увеличения их площади. С помощью поставляемых кронштейнов приставка может устанавливаться по высоте на одном уровне с основным монтажным столом или ниже. Допустимая нагрузка 50 кг. Размеры 800 x 400 мм. | ||

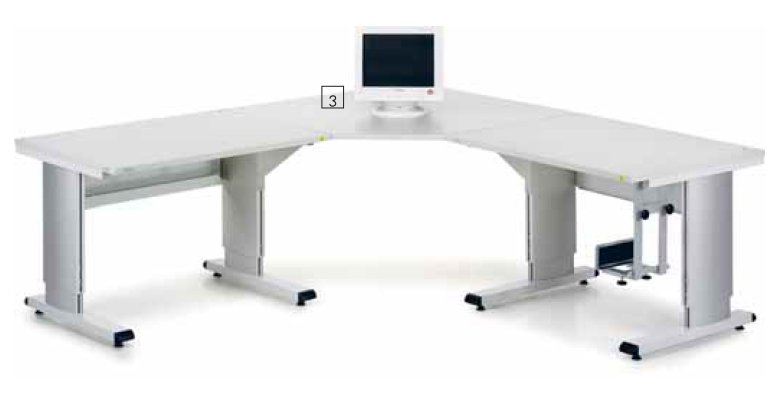

3. Угловая приставка WB 1212 CT | ||
Угловая приставка используется вместе с двумя монтажными столами серии WB, установленными под углом 90 градусов относительно друг друга. Для монтажа не требуется дополнительных опор, поскольку для соединения используются скобы крепления, которые поставляются со всеми необходимыми компонентами. Не подходит для вариантов исполнения монтажных столов WB EL и WB C. Допустимая нагрузка 50 кг. Рабочая поверхность 1153 x 1153 мм. | ||

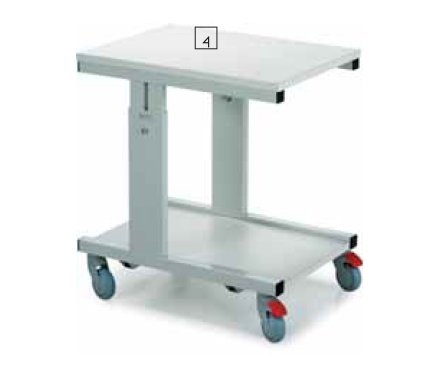

4. Передвижной стол CTR 705 | ||
Высота столешницы регулируется с помощью торцевого ключа в пределах от 690 до 990 мм. Нижняя полка является составной частью конструкции стола. Стальные части каркаса имеют эпоксидно-порошковое покрытие светло-серого цвета (RAL 7035). Колеса диаметром 100 мм, два из которых с фиксатором. Допустимая нагрузка 75 кг. Рабочая поверхность 700 x 500 мм. |

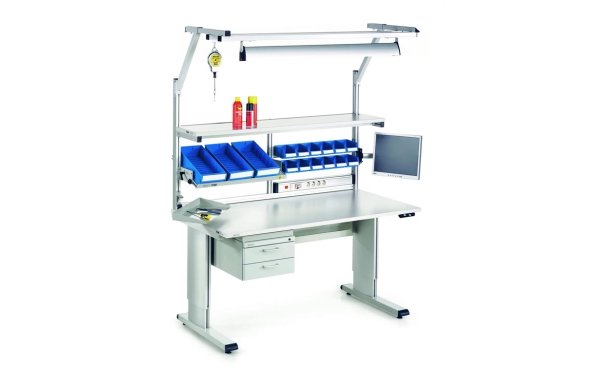

АКСЕССУАРЫ:
Модульные аксессуары позволяют сделать рабочее место эргономичным, чтобы части и оборудование были на виду. Верхняя секция может использоваться либо в виде единого модуля, либо разделяться на два модуля по горизонтали с помощью крепежной рамы АКК.
• Стальные части имеют эпоксидно-порошковое покрытие светло-серого цвета (RAL 7035)
• Полки толщиной 25 мм, покрытие - ламинат
• Монтажные столы WB 818 могут быть оборудованы аксессуарами размера 70 в одном модуле и размера 100 – в другом.
1. Вертикальный профиль AL2X-W | ||
Необходимы для установки аксессуаров на монтажный стол. Представляют собой два вертикальных профиля с размерами 33х55х900 мм и один горизонтальный профиль. Так же включены клипсы для укладки кабеля - 3 шт. AL2X 180 W 1789 x 900 мм для WB 818 |
||
2. Крепежная рама AKK | ||
Делит пространство между вертикальными профилями на два модуля. Крепежная рама АКК состоит из одного вертикального профиля и одного горизонтального. Полезная высота 500 мм. AKK 180 690 + 990 мм для WB 818 |
||
3. Полка ALH | ||
Регулируемая по высоте полка, покрытие-ламинат, толщина 25 мм. Допустимая нагрузка 50 кг. ALH 180 310 x 1800 мм для WB 818 |
||
4. Регулируемая полка ASH | ||
Полка регулируется по глубине, высоте и углу наклона, покрытие-ламинат, толщина 25 мм. Передний край в виде ограничительного выступа. Допустимая статическая нагрузка 35 кг. Монтируется на крепеaeную раму. ASH 70 400 x 660 мм для WB 818 ASH 100 400 x 960 мм для WB 818 |
||
5. Кронштейн для ячеек BP | ||
Алюминиевый профиль для подвеса ячеек TRESTON. Монтируется на крепежную раму. BP 70 685 мм для WB 818 BP 100 985 мм для WB 818 |
||
6. Перфорированная стальная панель ARL | ||
Панель имеет отверстия 9 х 9 мм, расположенными с шагом 38 мм. Монтируется на крепежную раму. ARL 70 500 x 685 мм для WB 818 ARL 100 500 x 985 мм для WB 818 |
||
7. Кронштейн HSB | ||
Кронштейн из стали, предназначен для подвешивания силовых инструментов и светильников. Монтируется на вертикальные профили. HSB 180 1800 мм WB 818 |
||
Верхний светильник OL 254 | ||
• Быстрое немерцающее электронное зажигание света OL254 1200 мм Вт 2 х 54 |
||
8. Поворотная полка AKV | ||
Стальная полка с бортиками по периметру, с регулируемым углом наклона и возмоaeностью поворота на 360°. Длина шарнирного кронштейна 590 мм. Максимальная загрузка 15 кг AKV 400 210 x 460 мм для WB |
||
9. Подставка для клавиатуры WKA | ||
Подставка для клавиатуры имеет направляющий кронштейн. Допустимая нагрузка 15 кг. Длина кронштейна 220 мм. WKA 220 x 500 для WB |
||
10. Пюпитр WDA | ||
Пюпитр с направляющим кронштейном под документы формата А3. Длина кронштейна 220 мм, угол наклона до 75 градусов. WDA 440 x 300 для WB |
||
11. Короб для кабеля WBCT | ||
Короб включен в стандартную комплектацию стола, который регулируется с помощью убираемой ручки или электромотора. WBCT 180 64 x 204 x 1675 мм для WB 818 |
||
12. Набор клипс для укладки кабелей СС8 | ||
Набор клипс предназначен для надежного крепления кабелей вдоль каркаса монтажного стола. Эти клипсы устанавливаются в 8-ми миллиметровые прорези профиля. CC8 5 шт. для AL2X |
||
13. Короб электропанели | ||
Может быть оснащен выбранными компонентами (заказываются отдельно). Удовлетворяет требованиям СЕ. Электрически изолирован от рабочего места. Поставляется с кабелем длиной 3 м. Собранный короб CJK 70 SET состоит из 3 шт. Двойных евророзеток (E1) и Выключателя (E2). CJK 70 631 мм для WB 818 CJK 100 931 мм для WB 818 CJK 70 SET 631 мм для WB 818 |
||
КОМПОНЕНТЫ | ||
E1 Двойная евророзетка | ||
E2 Выключатель | ||
E3 Автомат 10 А | ||
E4 УЗО 10 А/30 мА | ||
E5 Выключатель экстренного останова | ||
E6 Разъем для передачи данных/ RJ 45 без экрана | ||
E7 Разъем для передачи данных/ RJ 45 с экраном | ||
E8 Пневмоштуцер 3/8” |
ТУМБЫ:
Изображение | Код | Высота ящиков | Размеры ГхШхВ |
ML 01 | 1 x 140 мм | 580 x 453 x 142 мм | |
ML 02 | 1 x 60 мм 2 x 120 мм |
580 x 490 x 351 мм | |
ML 03 | 1 x 60 мм 2 x 120 мм 1 х 180 мм |
580 x 490 x 532 мм | |
ML 04 | 1 x 60 мм 2 x 120 мм 1 х 180 мм + верхняя крышка и 4 колеса |
580 x 490 x 670 мм | |
ML 05 | 1 x 120 мм 1 x 360 мм |
580 x 490 x 532 мм | |
ML 06 | 1 x 60 мм 3 x 120 мм 1 х 180 мм + цоколь высотой 110 мм |
580 x 490 x 762 мм | |
LMC 01 | 1 x 100 мм | 460 x 370 x 140 мм | |
LMC 02 | 2 x 100 мм | 460 x 370 x 345 мм | |
LMC 04 | 4 x 100 мм | 460 x 370 x 455 мм | |
LMC 04D | 1 x 100 мм + справой дверцей высотой 300 мм | 460 x 370 x 455 мм |
СТУЛЬЯ:
Изображение | Код | Цвет | Исполнение |
X 30 G ESD | серый | ESD (антистатическое) | |
X 35 G ESD | серый | ESD (антистатическое) | |
X 40 G ESD | серый | ESD (антистатическое) | |
X 40 BL ESD | черный | ESD (антистатическое) | |
KJ 200 ESD | черный | ESD (антистатическое) | |
X 10 PU ESD | черный | ESD (антистатическое) | |
X 20 PU ESD | черный | ESD (антистатическое) | |
X 25 PU ESD | черный | ESD (антистатическое) | |
X 30B | синий | обычное | |
X 35B | синий | обычное | |
X 40B | темно-синий | обычное | |
KJ 200 | синий | обычное | |
X 30R | красный | обычное | |
X 35R | красный | обычное | |
X 40R | красный | обычное | |
X 30G | серый | обычное | |
X 35G | серый | обычное | |
X 40 G | серый | обычное | |
X 10 PU | черный | обычное | |
X 20 PU | черный | обычное | |
X 25 PU | черный | обычное |
