Описание:

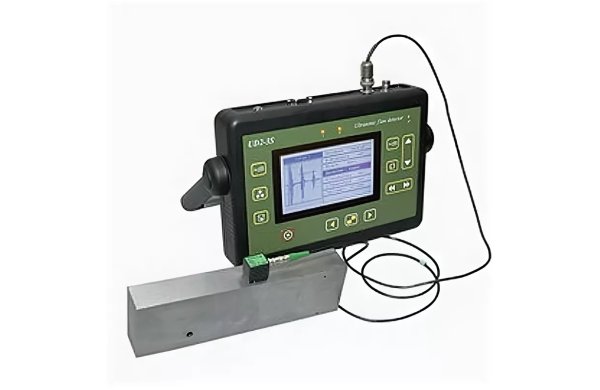

Универсальный ультразвуковой дефектоскоп УД2-3С предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат залегания дефектов, измерения толщины и скорости распространения ультразвуковых колебаний в материале. Дефектоскоп сохраняет работоспособность при контроле материалов и изделий со скоростями распространения продольных ультразвуковых волн в диапазоне от 1000 до 9999 м/с. Имеет диапазон измеряемых временных интервалов от 0 до 1000 мкс. Дефектоскоп реализует теневой, эхо и зеркально-теневой методы УЗ контроля. Дефектоскоп ориентирован на применение в машиностроении, металлургической промышленности, железнодорожном, авиационном и других видах транспорта, эенергетике и других отраслях при монтаже, эксплуатации, ремонте технологического оборудования и для контроля изделий основного пройзводства. Ультразвуковой дефектоскоп УД2-3С внесен Государственный реестр средств измерений Российской федерации.
Преимущества прибора:
• Жидкокристаллический или ваккумно-люминисцентный дисплей - по выбору пользователя.
• Широкополосный усилитель.
• ВРЧ с построением кривой по 10-м опорным точкам.
• Переключение встроенных согласующих элементов при использовании несогласованных преобразователей.
• Частота повторения зондирующих импульсов - до 800Гц.
• Две независимых зоны контроля, с индивидуальной логикой определения дефекта.
• Интерфейс RS232.
• Питание - LiOn аккумулятор или внешний блок питания.
• До 12 часов работы от аккумулятора - жидкокристаллический дисплей
• До 8 часов работы от аккумулятора -ваккумно-люминисцентный дисплей.
Основные технические характеристики | |
Развертка: | до 1000 мкс |
Задержка: | -0,5 мкс до 996 мкс |
Отсечка: | до 80% высоты экрана |
Максимальная длина контролируемого материала: | до 3000 мм (эхо-режим) |
Диапазон скоростей: | 1000 - 9999 м/с |
Задержка в призме: | 0 - 100 мкс |
Шаг задержки в призме: | 0,01 мкс |
Демпфирование: | 0 Ом, 50 Ом |
Встроенные согласующие элементы: | 0,66; 1,0; 2,2; 3,3; 4,7; 6,8 и 15 мкГн; |
Входной импенданс: | 50 Ом |
Зондирующий импульс: | не менее 150 В, при нагрузке 50 Ом |
Усилитель: | широкополосный |
Диапазон регулировки усиления: | 110 дБ |
Временная Регулировка Чувствительности (ВРЧ) | по 10 опорным точкам |
Детектирование: | положительная или отрицательная полуволна, полное, радиосигнал |
Зоны контроля: | две независимых зоны, индивидуальная логика определения дефектов. |
Автоматическая Сигнализация Дефектов (АСД): | световая для каждой зоны отдельно и звуковая |
Измерение временных интервалов: | от 0 до первого сигнала в зоне, между сигналами в зонах, по фронту или по максимуму сигнала |
Измерение амплитуды: | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала |
Дисплей: | ЖК или ваккумнолюминисцентный |
Память: | 99 настроечных режимов |
Интерфейс: | RS232 |
Аккумулятор: | LiOn |
Время работыот аккумулятора: | до 8 часов |
Внешнее питание: | блок питания 220В AC |
Диапазон рабочих температур: | от -20 C до +50 C |
Размер (В x Ш x Д): | 280 мм x 282 мм x 50 мм |
Комплектность поставки | |
Электронный блок дефектоскопа УД2-3С | 1 шт. |
Аккумуляторная батарея | 1 шт. |
Блок питания от сети 220В, 50 Гц | 1 шт. |
Кабели высокочастотный | 2 шт. |
Преобразователи ультразвуковые (П111, П121) | 5 шт. |
Кабель для подключения к ПК | 1 шт. |
Программное обеспечение для ПК | 1 шт. |
Комплект документации: руководство по экплуатации с методикой поверки | 1 шт. |
Защитный чехол | 1 шт. |
Кейс для переноски | 1 шт. |
Дополнительные принадлежности | |
УЗ преобразователи для различных применений | |
Стандартные образцы |
