Описание:

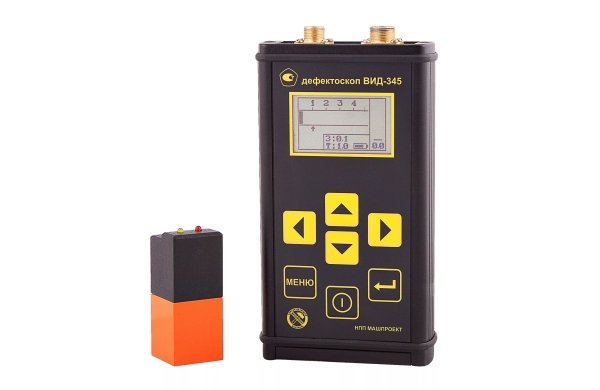

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины стресс-коррозионных трещин в ферромагнитных конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии, а так же для контроля толщины изоляционного покрытия на контролируемом изделии. Дефектоскоп реализует комбинацию магнитного и вихретокового методов выявления дефектов, что позволяет обеспечить контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных перестроек. Типовые объекты контроля - трубы, трубопроводы, нефте-газопроводы, сосуды, сосуды давления, объекты энергетического производства, детали конструкций, машин и механизмов. Магнитно-вихретоковый дефектоскоп ВИД-345 прошел метрологическую аттестацию. Внесен в Государственный Реестр средств измерений Российской Федерации и республики Казахстан. Имеет награды.
Преимущества прибора:
• Работа по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов).
• Работа по влажной, грязной поверхности.
• Работа по поверхностям с переменной толщиной изоляционного покрытия без дополнительной перестройки.
• Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
• Постоянный контроль толщины изоляционного покрытия в процессе сканирования дает возможность выявления коррозионных язв.
• Оснащение/дооснащение дополнительными сменными датчиками.
• Металлические корпуса электронного блока дефектоскопа и датчиков для обеспечения эксплуатации в жестких полевых условиях.
• Контактная поверхность датчиков из кварца обеспечивает стойкость к истиранию.
• Оперативная подстройка (корректировка) показаний прибора.
• Регулируемые пороговые устройства по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
• Сигнализация дефекта - световая, звуковая, звуковая через наушники.
• Интуитивно понятный русскоязычный интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И РАБОТАЙ "
Работа с дефектоскопом:
Работа с дефектоскопом может производиться в двух режимах:
• Режим поиска стресс-коррозионных трещин, с одновременным определением их глубины и контролем толщины изоляционного покрытия - используется при толщине изоляционного покрытия от 0 до 4 мм.
• Режим поиска стресс-коррозионных трещин - используется при толщине изоляционного покрытия более 4 мм.
Основные технические характеристики | |
Минимальная глубина выявляемой трещины: | 0,3 мм. |
Минимальное раскрытие трещины: | 0,05 мм. |
Минимальная длина выявляемой трещины: | 5 мм. |
Диапазон определения глубины трещины: | 0,5 - 5 мм. |
Погрешность определения глубины трещины: | 0,1 + 0,1h |
Диапазон определения толщины изоляции: | 0 - 10 мм. |
Погрешность определения толщины изоляции: | 0,1 + 0,1h |
Максимальная толщина изоляции позволяющая производить определение глубины трещины: | 4 мм. |
Максимальная толщина изоляции позволяющая производить поиск трещины: | 10 мм. |
Диапазон рабочих температур: | -15 ... + 40 С |
Размеры электронного блока дефектоскопа: | 150 х 80 х 35 мм. |
Размеры штатного датчика дефектоскопа: | 25 х 25 х 50 мм. |
Питание прбора: | никель-металлгидридные аккумуляторы (возможно использование алкалиновых батареек) |
Вес электронного блока дефектоскопа: | не более 0,5 кг. |
Комплектность поставки | |
Электронный блок дефектоскопа | 1 шт. |
Датчик дефектоскопа | 1 шт. |
Кабель для подключения датчика к дефектоскопу | 1 шт. |
Контрольный образец с имитацией трещины | 1 шт. |
Контрольная прокладка | 1 шт. |
Аккумулятор (заранее установлен в прибор) | 2 шт. |
Зарядное устройство | 1 шт. |
Наушники | 1 шт. |
Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
Чехол для закрепления дефектоскопа на груди оператора | 1 шт. |
Сумка для переноски и хранения | 1 шт. |
Дополнительные принадлежности | |
Дополнительный датчик для дефектоскопа | |
Запасной кабель для подключения датчиков к дефектоскопу | |
комплект запасных аккумуляторов | |
Контрольные образцы |
