Описание:

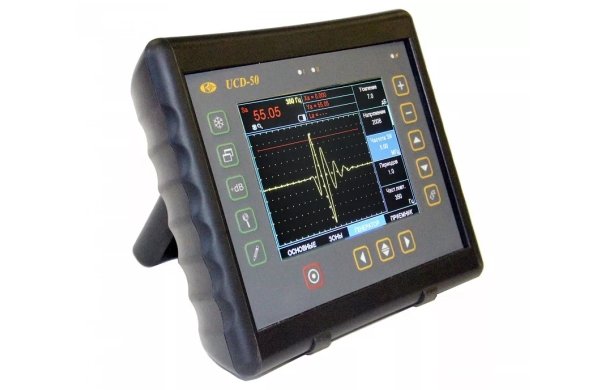

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.
Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Преимущества прибора:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Запись сигналов по датчику оборотов
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
- Работа с АРД-диаграммами
- Частота повторения ЗИ:до 2000Гц
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В- сканов и TOFD
- Интерфейс: USB
- Питание: Li-ion аккумулятор или внешний блок питания
- до 10 часов работы от аккумулятора
Основные технические характеристики | |
Развертка: | |
минимальная: | 0 - 2,5 мкс |
максимальная: | 0 - 2000 мкс |
шаг регулировки: | 0,01; 0,1; 1;10 и 100 мкс |
Задержка | -5 мкс до 2000 мкс |
Шаг регулировки задержки: | 0,01; 0,1; 10 и 100 мкс |
Максимальная длина контролируемого материала: | до 6000 мм (эхо-режим) |
Диапазон скоростей: | 1000 - 10 000 м/с |
Шаг диапазона скоростей: | 1; 10 и 100 м/с |
Задержка в призме: | 0 - 100 мкс |
Шаг задержки в призме: | 0,01; 0,1; 1 мкс |
Демпфирование: | 25 Ом, 50 Ом, 1000 Ом |
Входной импенданс: | 50 Ом, 600 Ом |
Зондирующий импульс | |
амплитуда радиоимпульс: | 50, 100, 150 или 200 В |
регулируемое число периодов: | 0,5 - 10 |
Демпфер зондирующего импульса | |
регулировка: | от 0 - 500 нс |
задежка демпфирования: | от 0 до 500 нс |
Усилитель: | широкополосный 0.4-15 МГц |
Диапазон регулировки усиления: | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Временная Регулировка Чувствительности (ВРЧ) | |
диапазон: | 90 дБ, 12 дб/мкс |
кривая ВРЧ (ввод вручную или от контрольных отражателей): | по 10 опорным точкам |
Кривая Амплитуда-Расстояние (АРК) | |
построение: | по 10 точкам |
две дополнительных кривых АРК: | 0-12 дБ от базовой |
Детектирование: | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-скан |
Отсечка: | компенсированная, 0 - 90% высоты экрана |
Зоны контроля: | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
Автоматическая Сигнализация Дефектов (АСД): | световая для каждой зоны отдельно и звуковая |
Измерение временных интервалов: | от 0 до первого сигнала в зоне, между сигналами в зонах, по фронту или по максимуму сигнала |
Измерение амплитуды: | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
Дисплей: | Цветной, TFT 640 х 480 точек |
Память: | 100 настроек с А-сигналом, 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
Интерфейс: | RS232 / USB |
Разъемы преобразователей: | 2 Лемо0 |
Аккумулятор: | LiOn |
Время работыот аккумулятора : | до 8 часов |
Внешнее питание: | блок питания 220В AC |
Диапазон рабочих температур: | от -20 C до +50 C |
Размер (В x Ш x Д): | 200 мм x 225 мм x 80 мм |
Масса: | 2 кг с аккумуляторами |
Комплектность поставки | |
Электронный блок дефектоскопа УСД-50 | 1 шт. |
Аккумуляторная батарея | 1 шт. |
Блок питания 220 В | 1 шт. |
Кабели СР50-Лемо | 2 шт. |
Преобразователи ультразвуковые (П111, П121) | 4 шт. |
Кабель для подключения к ПК | 1 шт. |
Программное обеспечение для ПК | 1 шт. |
Комплект документации: руководство по экплуатации, методика поверки, свидетельство о первичной поверке | 1 компл. |
Кейс для переноски | 1 шт. |
Дополнительные принадлежности | |
Защитный чехол с поясным и шейным креплением | |
УЗ преобразователи для различных применений | |
Стандартные образцы |
