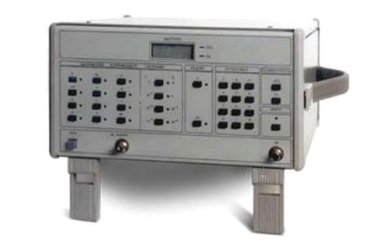

Установка измерительная СК6-19

Артикул: 1-353011

  • Предназначена для поверки измерителей коэффициента гармоник

Предназначена для поверки измерителей коэффициента гармоник

 и встроенных в них вольтметров среднеквадратических значений напряжений.







Основные технические храктеристики



Наименование параметра

Значение параметра

Пределы устанавливаемых коэффициентов гармоник (Кг)

                в диапазоне частот от 20 Гц до 10 кГц

                в диапазоне частот свыше 10 до 20 кГц

                в диапазоне частот свыше 20 до 100 кГц



от 0,015 до 100 %

от 0,02 до 100 %

от 0,06 до 100 %

Основная погрешность установки  коэффициента гармоник

               в диапазоне частот  от 20 Гц до 200 Гц

               в диапазоне частот свыше 200 Гц до 20кГц

               в диапазоне частот свыше 20 кГц до 100кГц

в диапазоне частот свыше 100 кГц до 200 кГц



± (0,015 Кг + 0,003) %

± (0,01Кг + 0,003) %

± (0,01Кг + 0,005) %

± (0,02Кг + 0,012) %

Напряжение выходного сигнала установки с заданным коэффициентом гармоник (Кг) от 0,01 до 100 %

от 0,4 до 0,8 В

Напряжение выходного сигнала в режиме поверки вольтметров

            в диапазоне частот от 20 Гц до 200 кГц

            в диапазоне частот свыше 200 кГц до 1МГц





от 1 мВ до 10 В

от 10 мВ до 10 В

Пределы допускаемых значений абсолютной основной погрешности задания напряжения выходного сигнала

           на частотах от 20 Гц до 200 кГц

           на частотах более 200 кГц





± (0,01 U + 10·10-6 ) В

± (0,015 U + 10·10-6 ) В

Частота выходного сигнала:

     в режиме формирования сигнала с заданным коэффициентом гармоник

     в режиме формирования сигнала с заданным напряжением



20 Гц … 200 кГц



20 Гц … 1 МГц

Шаг перестройки частоты:

               в диапазоне от 20 Гц до 999,9 Гц

               в диапазоне от 1000 Гц до 9999 Гц

               в диапазоне от 10 кГц до 99,99 кГц

               в диапазоне от 100 кГц до 999,9 кГц



0,1 Гц

Гц

10 Гц

100 Гц

Масса, габариты

15 кг310x177x390 мм
