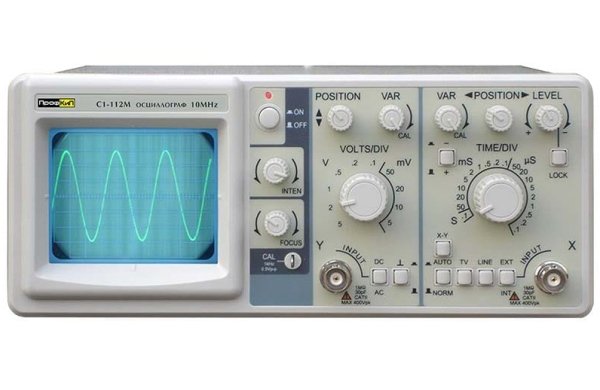

| НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М
Осциллограф универсальный ПРОФКИП С1-112М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Рекомендован для использования в образовательных учреждениях. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) | |
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1.3 кВ |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Регулировка коэффициента | 2.5:1 |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 0.1 мкс /дел … 1 с/дел ±3% |
| Регулировка коэффициента | 2.5:1 |
| СИНХРОНИЗАЦИЯ | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0.3 В (EXT) 2 дел (TV) |
| ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| РЕЖИМ X-Y | |
| Чувствительность | 0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤ 3° (50 кГц) |
| КАЛИБРАТОР | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 0.5 Впик-пик ±2% |
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
• Габаритные размеры: 225х91х290 мм
• Вес: 3 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-112М
• Осциллограф универсальный ПРОФКИП С1-112М
• Делитель
• Кабель питания
• Руководство по эксплуатации
