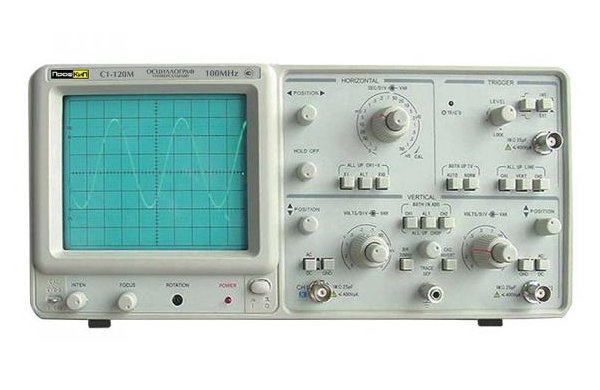

Осциллограф универсальный ПРОФКИП С1-120М

Артикул: 1-19022

  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 100 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • ALT функция запуска
  • Выходной сигнал: ось Z, канал 1 (CH1)
  • ТВ-синхронизация, режим Y-X
  • Масштабирование развертки: х 10
  • Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
  • Габаритные размеры, вес: 310х140х400 мм, 8 кг

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-120М

Осциллограф универсальный ПРОФКИП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса. Осциллограф универсальный ПРОФИП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПРОФКИП С1-120М удобно реализован захват синхронизации.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-120М

• Количество каналов: 2
• Полоса пропускания: 0 МГц … 100 МГц
• ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
• ALT функция запуска
• Выходной сигнал: ось Z, канал 1 (CH1)
• ТВ-синхронизация, режим Y-X
• Масштабирование развертки: х 10

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ)
Тип прямоугольный, 6 дюймов
Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение 1.7 кВ
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Чувствительность 5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)
Регулировка коэффициента ≥2.5:1
Полоса пропускания (-3 дБ) 0 МГц … 100 МГц (открытый вход)
10 Гц … 100 МГц (закрытый вход)
Время нарастания ≤ 3.5 нс
Входной импеданс ~ 1 МОм /25 пФ
Вход усилителя открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение 400 В при 1 кГц
Режим работы канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэффициент развертки 50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)
Точность ±3%
±10% при масштабировании
Регулировка коэффициента ≥2.5:1
Масштабирование развертки х 10
Максимальный коэффициент развертки 5 нс /дел
Линейность развертки ±5%
±10% при масштабировании
ALT-масштабирование
ALT-разделение
СИНХРОНИЗАЦИЯ
Режим автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)
Источник синхронизации канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Полярность синхронизации «+» или «-»
Чувствительность INT: 1.5 дел (AUTO или NORM)
EXT: 0.2 дел (AUTO или NORM)
ТВ-синхроимпульс 2 дел при 0.5 В (EXT)
ВНЕШНИЙ ВХОД СИНХРОНИЗАЦИИ
Входной импеданс 1 МОм /22 пФ
Максимальное входное напряжение 400 В при 1 кГц
РЕЖИМ X-Y
Чувствительность 5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)
Полоса пропускания 0 МГц … 1 МГц (открытый вход)
10 Гц … 1 МГц (закрытый вход)
Сдвиг фазы ≤3° (50 кГц)
ОСЬ Z
Чувствительность 5 Впик-пик
Полярность отрицательная
Входной импеданс 10 кОм
Используемый частотный диапазон 1 МГц
Максимальное входное напряжение 50 В при 1 кГц
КАЛИБРАТОР
Форма сигнала положительный меандр
Частота 1 кГц ±2%
Выходное напряжение 2 Впик-пик ±2%



ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-120М

• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
• Габаритные размеры: 310х140х400 мм
• Вес: 8 кг

КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-120М

• Осциллограф сервисный двухканальный ПРОФКИП С1-120М
• Делитель, 2 шт
• Кабель питания
• Руководство по эксплуатации
