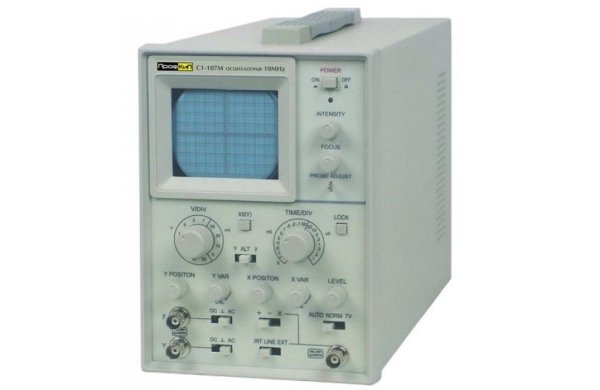

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-150М
Осциллограф универсальный ПРОФКИП С1-150М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 5 МГц. Рекомендован для использования в образовательных учреждениях. ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-150М |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
ЭЛЕКТРОННО-ЛУЧЕВАЯ ТРУБКА (ЭЛТ) | |
Тип | круглая, 3 дюйма |
Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
Ускоряющее напряжение | 1.3 кВ |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
Чувствительность | 50 мВ /дел ±10% |
Полоса пропускания | 0 МГц … 5 МГц (открытый вход) 10 Гц … 5 МГц (закрытый вход) |
Максимальное входное напряжение | 400 В |
Вход усилителя | открытый, закрытый, заземленный |
Входной импеданс | 1 МОм ±3% /40 пФ ±5пФ |
Аттенюатор | 1 /1, 1 /10, 1 /100, 1/1000 |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
Коэффициент развертки | 10 Гц … 10 кГц, 4 шага точной настройки |
Регулировка коэффициента развертки | 2.5 : 1 |
РЕЖИМ X-Y | |
Чувствительность | 100 мВ /дел ±10% |
Полоса пропускания (-3 дБ) | 10 Гц … 500 кГц |
Входной импеданс | 1 МОм ±3% /60 пФ ±5 пФ |
ОБЩИЕ ДАННЫЕ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-150М
• Питание: 110 В … 127 В ±10% /60 Гц ±2 Гц, 220 В … 240 В ±10% /50 Гц ±2 Гц
• Габаритные размеры: 220х90х270 мм
• Вес: 3 кг
КОМПЛЕКТ ПОСТАВКИ ОСЦИЛЛОГРАФА УНИВЕРСАЛЬНОГО ПРОФКИП С1-150М
• Осциллограф универсальный ПРОФКИП С1-150М
• Делитель, 2 шт
• Кабель питания
• Руководство по эксплуатации
