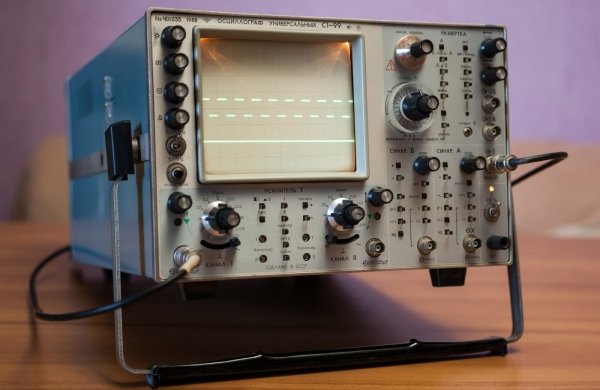

Осциллограф С1-99
Осциллограф универсальный С1-99 предназначен для визуального наблюдения и измерения параметров периодических и однократных электрических процессов в диапазоне частот от постоянного тока до 100 МГц путем:
измерения амплитудных и временных параметров исследуемого сигнала в диапазоне (0,008 - 40) В и временных интервалов в диапазоне (2*10-8 - 0,5) с.
одновременного изображения двух исследуемых сигналов на одной развертке
детального исследования любой части сложного сигнала при помощи задержанной развертки.
Осциллограф C1-99 применяется в лабораторных, цеховых и полевых условиях.
Основные данные С1-99
• Вертикальное отклонение
• Число каналов 2
• Полоса пропускания (0 - 100) МГц
• Время нарастания ПХ 3,5 нс
• Коэффициент отклонения 2 мВ/дел - 5 В/дел (ряд 1-2-5)
основная погрешность ±4%
• Максимально допустимое суммарное значение постоянного и переменного напряжения:
на входах I и II 150 В
на входе делителя 1:10 200 В
• Входной импеданс:
непосредственный вход 1 MОм/25 пФ
с делителем 1:10 1 MОм/12 пФ
• Горизонтальное отклонение
• Режим работы: канал I, канал II, канал I и канал II, канал II подсвечивает развертку канала I, внешний
• Коэффициент развертки 0,05 мкс/дел - 1 с/дел
основная погрешность 4%
основная погрешность при использовании множителя развертки 7%
• Внешняя синхронизация:
диапазон частот 1 Гц - 100 МГц
амплитуда (0,4 - 20) В
