Осциллограф С8-43

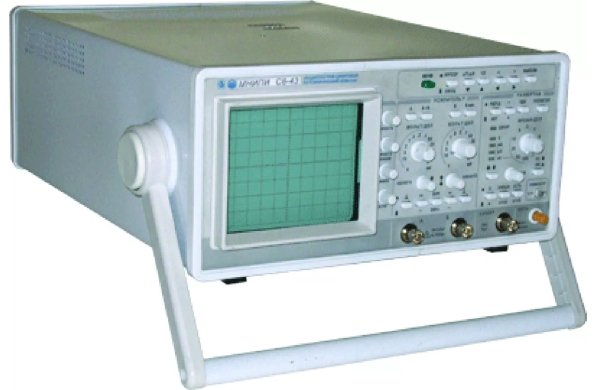

С8-43 - цифровой запоминающий осциллограф – предназначен для исследования сложных периодических и однократных сигналов в полосе частот 0-50 МГц путем их регистрации в цифровой памяти длиной до 64 кбайт с частотой дискретизации до 100 МГц, измерения амплитудных и временных параметров исследуемого сигнала и наблюдения самого сигнала и результатов измерений на экране электронно-лучевой трубки (ЭЛТ).
Прибор имеет привычный для пользователя интерфейс управления, аналогичный аналоговым осциллографам, когда все основные режимы управляются отдельными органами управления на передней панели. Дополнительные функции цифрового осциллографа вызываются через МЕНЮ. Благодаря оригинальному решению блока индикации, С8-43 отличается «живым» и качественным изображением сигналов на экране ЭЛТ (как у аналогового осциллографа).
Основные данные С8-43
Вертикальное отклонение
• Число каналов 2 (в каждом канале АЦП 8 бит, 64 кбайт/канал)
• Полоса пропускания 0 - 50 МГц
• Время нарастания ПХ ≤ 7 нс
• Входной импеданс 1±0,03 МОм, 25 пФ
• Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
• Входное напряжение:
- максимальное 100 В
- с делителем 1:10 300 В
• Погрешность амплитудных измерений ≤ 2,5% (маркеры – горизонтальные линии)
Горизонтальное отклонение
• Частота дискретизации 100 МГц (10 ГГц эквивалентная)
• Коэффициенты развёртки 10 нс/дел - 100 с/дел (шаг 1-2-5)
• Объём памяти 64 кб на канал
• Режим запуска развертки: автоматический, ждущий, однократный
• Погрешность временных измерений ≤ 1,5% (маркеры – вертикальные линии)
• Синхронизация: внутренняя, внешняя, от сети
• Цифровые измерения: измерения между маркерами (δU, δT - измерения) по всей длине памяти
• Режимы сбора данных (управление через МЕНЮ): пред-послезапуск не менее 64 экранов на всех развёртках, режим регистрации пиковых значений длительностью не менее 10 нс, фильтр низких частот, режимы усреднения и накопления, хранение в памяти до 3х сигналов, запись и хранение однократных сигналов с возможностью масштабирования
Общие характеристики
• Встроенный калибратор "меандр" (1000±3) Гц, (3±0,018) В
• Интерфейс RS-232C
