Осциллограф С8-40

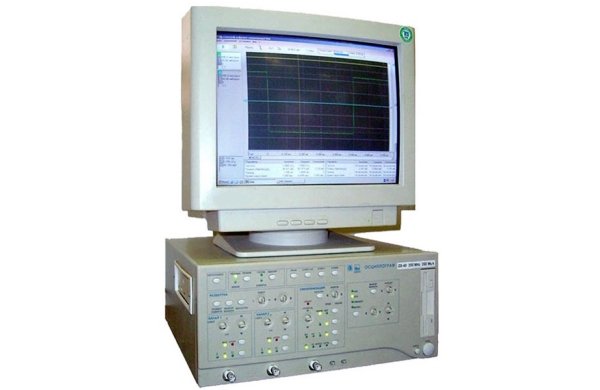

С8-40 представляет собой 2х-канальный цифровой осциллограф с диапазоном частот исследуемых сигналов 200 МГц. Прибор регистрирует одиночные события с частотой выборки до 200 Мвыб/с на канал и повторяющиеся сигналы - до 10 Гвыб/с. Осциллограф создан на основе новейших достижений электроники с применением современной элементной базы ведущих зарубежных фирм и технологии поверхностного монтажа. Разработан с применением в своем составе ПЭВМ типа IBM PC.
Программное обеспечение осциллографа С8-40, реализованное в операционной системе Windows, максимально ориентировано на работу с пользователем и обеспечивает управление режимами оцифровки, накопления, отображения и математической обработки измеряемых сигналов в операционной системе Windows 2000/XP. Большое количество стандартных высокоэффективных программ может быть легко использовано в таком приборе для дополнительной обработки, документирования измерительной информации, построения графиков и т.д. Удобный пользовательский интерфейс обеспечивает широкий выбор аппаратных и программных установок и предустановок (амплитудные и временные масштабы и диапазоны, типы входов и временные масштабы и диапазоны, режимы синхронизации, единицы измерения, цвета элементов и многое другое. Разнообразные детальные измерения с помощью курсоров очень помогают в работе, результаты постоянно присутствуют в строке статуса. Имеются большие возможности дополнительной математической обработки измерительной информации: усреднение, сглаживание измеряемых сигналов, интерполяция между отсчетами, спектральный анализ ( прямое и обратное преобразования Фурье). Все текущие измерения автоматически фиксируются в рабочей области программы и снабжаются рабочими этикетками. Их можно затем просматривать, сохранять, удалять, переименовывать, снабжать комментариями, вызывать ранее измеренные данные.Большой цветной экран с высоким разрешением (SVGA) обеспечивает качественное отображение сигнала.
Основные данные
Вертикальное отклонение
• Полоса частот регистрируемых периодических сигналов 200 МГц
• 2 канала
• Вертикальное разрешение 8 бит
• Время нарастания переходной характеристики 3,5 нс
• Разрешение по вертикали 8 бит
• Входной импеданс 1 МОм/25 пФ
• Диапазон исследуемых сигналов 0,002 - 40 В (250 В с дел. 1:10)
• Погрешность амплитудных измерений 2%
Горизонтальное отклонение
• Максимальная частота дискретизации 200 МГц
• Объём памяти 128 К на канал
• Число разрядов АЦП: 8
• Пред-послезапуск ±100 %
• Погрешность временных измерений ≤ 1,5%
