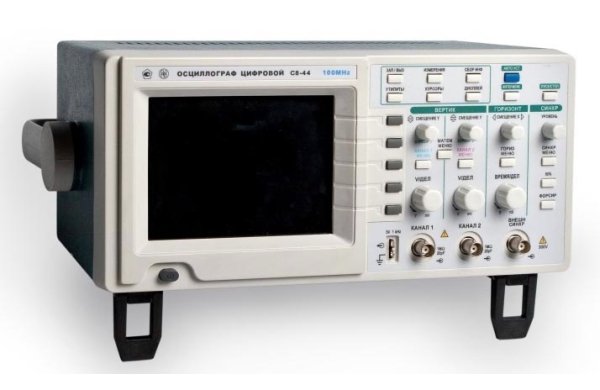

Осциллограф С8-44
Осциллограф цифровой С8-44, предназначен для оперативного исследования периодических сигналов полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 5 МГц с максимальной частотой дискретизации в реальном времени 100 Мвыб./с и эквивалентной частотой дискретизации 10 Гвыб/с путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров, отображения сигналов и измеренных параметров на экране жидкокристаллического индикатора (ЖКИ)
Осциллограф обеспечивает следующие виды цифровых измерений:
- цифровое измерение в диапазоне напряжений (Uизм) от 10 мВ до 300 В и временных интервалов от 10 нс до 50 с;
- автоматическую установку размеров изображения;
- автоматическое измерение размаха сигналов;
- автоматическое курсорное измерение амплитудных и временных параметров сигналов;
- возможность обмена информацией с компьютером по интерфейсу RS-232;
- автоматическое измерение среднего значения периодических сигналов;
- хранение в памяти двух форм сигналов;
- хранение в памяти пяти установок органов управления;
- использование внутреннего пикового детектора коротких выбросов до 100 нс;
- режим усреднения для периодических сигналов.
Технические характеристики С8-44
• Число каналов 2
• Полоса пропускания для периодического сигнала (0 – 100) МГц
• Полоса пропускания для однократного сигнала (0 – 5) МГц
• Частота дискретизации 100 Мвыб/с
• Коэффициенты отклонения каналов (Коткл) 2 мВ/дел - 5 В/дел (в последовательности 1; 2; 5)
• Основная погрешность:
• при непосредственном входе ± 4 %
• с делителем 1:10 ± 6 %
• Виды цифровых измерений:
• измерение напряжения между курсорами, установленными оператором;
• автоматическое измерение размаха сигналов;
• автоматическое измерение среднеквадратического значения синусоидальных сигналов;
• автоматическое измерение среднего значения периодических сигналов (погрешность измерения не нормируется);
• измерение временного интервала между двумя курсорами, установленными оператором;
• автоматическое измерение периода и частоты периодических сигналов.
• Основная абсолютная погрешность цифрового измерения напряжения в опорном диапазоне частот до 5 МГц ±(0,04Uизм+0,05 Коткл), В
• Время нарастания переходной характеристики 3,5 нс
• Режимы работы:
• наблюдение сигналов в каналах 1 и 2;
• наблюдение суммы сигналов каналов 1 и 2;
• инвертирование сигналов в канале 2
• Параметры входа каждого из каналов:
• При непосредственном входе:
• Активное входное сопротивление:
• при коэффициенте отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм
• при коэффициенте отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм
• Входная емкость 20 пФ
• С пробником-делителем 1:1/1:10 в положении «Х10»:
• Активное входное сопротивление (10±0,3) МОм
• Входная емкость 22 пФ
• С пробником-делителем 1:1/1:10 в положения «Х1»:
• Активное входное сопротивление:
• при коэффициенте отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм
• при коэффициенте отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм
• Входная емкость не более 150 пФ
• Горизонтальное отклонение
• Режимы запуска: автоколебательный, ждущий, однократный (при коэффициентах развертки от 250 нс/дел до 5 с/дел).
• Коэффициент развертки (Кразв) 5 нс/дел до 5 с/дел (в последовательности 1; 2,5; 5.)
• Основная абсолютная погрешность цифрового измерения напряжения ±(0,04Кразв+0,0001Тизм+0,6 нс), с,
• где Кразв – величина, численно равная установленному значению коэффициента развертки, с;
• Тизм – измеренное значение временного интервала, с.
Синхронизация
• Виды синхронизации: от сигнала в канале 1 ( канал 2) в одноканальном режиме, от сигнала в канале 1 (канал 2) в двухканальном режиме, от внешнего источника, от сети
Условия эксплуатации
• Рабочая температура от + 5 до + 40 oС
• Относительная влажность воздуха при температуре + 25 °С до 90 %
• Атмосферное давление 630-800 мм рт. ст.
