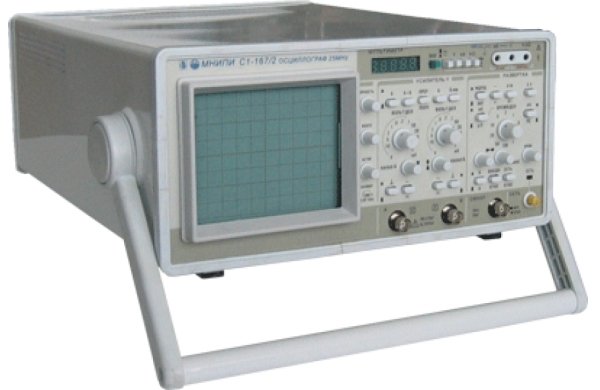

Осциллограф С1-167/1
С1-167/1 аналоговый осциллограф, имеющий блок аналого-цифрового преобразователя (АЦП), обеспечивающий наблюдение периодических и однократных электрических сигналов и измерение их параметров при помощи курсоров в полосе частот 0-10 МГц в цифровом режиме. В цифровом режиме индикация режимов работы и измеренных значений сигнала осуществляется на экране электронно-лучевой трубки (ЭЛТ). Может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
2 канала
Осциллографические характеристики как у С1-167
Индикация режимов работы осциллографа, курсоров и курсорных измерений ΔU, ΔT в режиме АЦП на экране ЭЛТ
Технические характеристики
• Вертикальное отклонение:
• Число каналов 2
• Полоса пропускания 0 - 25 МГц
• Коэффициенты отклонения 2 мВ/дел -10 В/дел (шаг1-2-5)
• Погрешность установки ± 3 %, ± 4 % с делителем 1:10
• Время нарастания ПХ <= 14 нсек
• Входной импеданс 1 МОм/25 пФ, с делителем 1:10 -10 МОм/23 пФ
• Входное напряжение:
с открытым входом <= 110 В
с закрытым входом <= 110 В
с делителем 1:10 <= 250 В
• Режимы по вертикали канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение:
• Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
• Погрешность установки ± 4 % , ± 5 % - с растяжкой
• Растяжка развёртки x 10
• Режимы развёртки автоколебательный, ждущий
Синхронизация:
• Источники канал А, канал Б, сеть, внешняя
• Внешняя синхронизация 25 МГц, 0,2 - 10 В
• Вход и уровень внешней синхронизации 1 Мом/25 пФ
• наличие режима X-Y в полосе 20 Гц - 1 МГц, коэфф.откл. 2 мВ/дел - 10 В/дел (± 10%)
Общие характеристики:
• Экран 80x100 мм
• Встроенный калибратор
• Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В
• Питание ~230 В ± 10 %, 50 Гц
• Потребляемая мощность 90 ВА
• Габаритные размеры (HxWxD) 140x300x380 мм
• Масса 8 кг
Дополнительные функции
• Тестер компонентов
• Условия эксплуатации:
• Рабочая температура 5 - 40 °С
• Влажность 80 % при 25 °С
• Заменяемые приборы C1-127
Параметры цифрового режима измерения
• Вертикальное отклонение:
• Число каналов 2
• Полоса пропускания 0 - 10 МГц
• Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг 1-2-5)
• Погрешность установки коэффициента отклонения
± 3 %
• Режимы работы Канал А, канал Б, сумма каналов А ± Б
Горизонтальное отклонение:
• Коэффициенты развёртки 50 нс/дел - 20 с/дел (шаг 1-2-5)
• Погрешность установки коэффициента отклонения ± 3 %
• Режим запуска развертки
• Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала
• Предзапуск 100 % экрана
• Погрешность измерения ΔU (сигнал >= 4 деления) ± 3 %
• Погрешность измерения ΔТ (интервал >= 4 деления) ± 2 %
• Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ
на ± 1/2 экрана по вертикали
на ± 1/4 экрана по горизонтали
