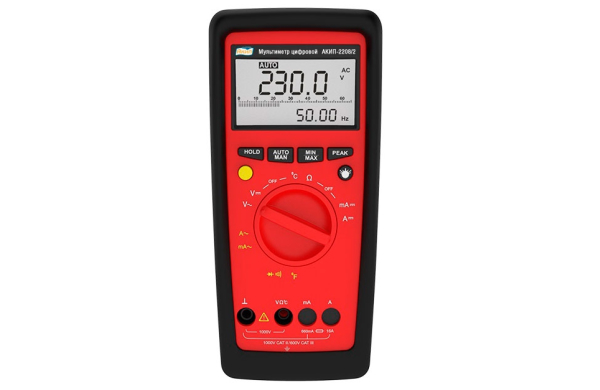

Особенности
- измерение переменного (АС) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 16 А, частоты до 10 МГц, сопротивления до 66 МОм и целостности цепи, испытание p-n переходов, температуры;
- базовая погрешность (DCV): ± 0,4 %;
- максимальное разрешение (5 разрядов): 100 мкВ / 10 мкА /100 мОм / 10 мГц / 1 пФ / 1 °C;
- отдельный вход «mA» для слаботочных измерений (0…660 мА);
- ЖК-индикатор (6600, 4 разряда скорость 2,8 измерений в секунду);
- графическая линейная шкала (7 сегментов, 2,8 измерений в секунду), подсветка дисплея;
- регистрация Min/ Max/ AVG значений;
- относительные измерения: режим ∆-измерений (абсолютный и относительный % значения);
- удержание (HOLD), режим автоудержание (AutoHold);
- батарейное питание, автовыключение (АРО);
- индикация на ЖКИ: напряжение элементов питания, сгорание предохранителя (Fuse);
- механическая блокировка измерительного входа от неправильного подключения;
- безопасность категория IV 600 В / категория III 1000 В.
Технические характеристики
Параметр | АКИП-2208/1 | АКИП-2208/2 | АКИП-2208/3 | АКИП-2208/4 | |
Постоянное напряжение (DCV) | |||||
Пределы измерений | 660,0 мВ / 6,600 / 66,00 / 660,0 / 1000 В | ||||
Максимальное разрешение | 100 мкВ / 1 / 10 / 100 мВ / 1 В | ||||
Погрешность измерений | ± (0,7 % + 5 е.м.р.) @ 660 мВ, ± (0,4 % + 5 е.м.р.) остальные пределы | ||||
Входной импеданс | >10 МОм (пределы «В»), >100 Ом (предел «660 мВ») | ||||
Защита входа | 1000 В пост. ~ 1000 В скз | ||||
Переменное напряжение (ACV) | |||||
Пределы измерений | 660,0 мВ / 6,600 / 66,00 / 660,0 / 1000 В | ||||
Максимальное разрешение | 100 мкВ / 1 / 10 / 100 мВ / 1 В | ||||
Погрешность измерений | ± (1,2 % + 5 е.м.р.) @ 660 мВ, ± (1,0 % + 3 е.м.р.) остальные пределы | ||||
Рабочая полоса частот 1 | 20 … 200 Гц (предел «660 мВ»), 20 Гц … 2 кГц (пределы «В») | ||||
Входной импеданс | > 10 МОм (пределы «В»), > 100 Ом (предел «660 мВ») | ||||
Защита входа | 1000 В пост. ~1000 В скз | ||||
Постоянный ток (DCA) | |||||
Пределы измерений 2 | 66 / 660 мА / 10 А | 66 / 660 мА / 16 А | 66 / 660 мА / 10 А | 66 / 660 мА / 10 А | |
Максимальное разрешение | 10 / 100 мкА / 10 мА | ||||
Падение напряжения | 66 / 660 мВ / 350 мВ | ||||
Погрешность измерения | ± (0,8 % + 5 е.м.р.) @ 66 / 660 мА, ± (1,5 % + 5 е.м.р.) @ 10 / 16 А | ||||
Переменный ток (ACA) | |||||
Пределы измерений 2 | 66 / 660 мА / 10 А | 66 / 660 мА / 16 А | 66 / 660 мА / 10 А | 66 / 660 мА / 10 А | |
Максимальное разрешение | 10 / 100 мкА / 10 мА | ||||
Падение напряжения | 66 / 660 мВ / 350 мВ | ||||
Погрешность измерений | ± (0,8 % + 5 е.м.р.) @ 66 / 660 мА, ± (1,5 % + 5 е.м.р.) @ 10 / 16 А | ||||
Полоса частот 3 | 20 Гц … 2 кГц | ||||
Переменный ток (ACA) | |||||
Пределы измерений | 66 / 660 А | - | - | - | |
Максимальное разрешение | 10 / 100 мА | ||||
Падение напряжения | 66 / 660 мВ | ||||
Погрешность измерений | ± (0,8 % + 5 е.м.р.) | ||||
Полоса частот | 20 Гц … 2 кГц | ||||
Сопротивление (DCR) | |||||
Пределы измерений | 660,0 Ом / 6,600 / 66,00 / 660,0 кОм / 6,600 / 66,00 МОм | ||||
Максимальное разрешение | 0,1 / 1 / 10 / 100 Ом / 1 / 10 кОм | ||||
Погрешность измерений | ± (0,8 % + 5 е.м.р) … ± (2,0 % + 5 е.м.р.) | ||||
Частота / Гц (уровень ≤ 5В скз) | |||||
Диапазон измерений | - | - | 10 Гц …66 / 660 Гц / 6,6 / 66 / 660 кГц/ 6,6 / 10 МГц | ||
Максимальное разрешение | - | - | 0,01 / 0,1 / 1 / 10 / 100 Гц / 1 / 10 кГц | ||
Погрешность | - | - | ± (0,2 % + 5 е.м.р.) | ||
Коэффициент заполнения импульсов (Duty %) | |||||
Диапазон измерений | - | - | 1,0 … 98,90 % | ||
Максимальное разрешение | - | - | 0,01 % | ||
Погрешность | - | - | 10 Гц … 1 кГц: ± 5 е.м.р. 1 кГц … 10 кГц: ± 5 е.м.р. / кГц |
||
Прозвон цепи | |||||
Предел тестирования | 660 Ом (Uхх около 3,3 В) | ||||
Индикация | Непрерывный звуковой сигнал f=2 кГц | ||||
Испытание p-n | |||||
Диапазон тестирования | 2 В (Uхх около 3,3 В) | ||||
Максимальное разрешение | 1 мВ | ||||
Погрешность | ± (2,0 % + 10 е.м.р.) | ||||
Емкость | |||||
Пределы измерений | - | - | 6,6 / 66 / 660 нФ / 6,6 / 66 / 660 мкФ / 6,6 / 40 мФ | ||
Максимальное разрешение | - | - | 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 / 10 мкФ | ||
Погрешность | - | - | ± (2 % + 10 е.м.р.) … ± (5 % + 10 е.м.р.) | ||
Температура (°C / °F) | |||||
Термопара K-тип | 0 °C … + 1300 °C | ||||
Максимальное разрешение | 1 °C | ||||
Погрешность (прибора) | ± (2% + 3 е.м.р.) | ||||
Peak Hold | |||||
Режим | Для режимов измерения напряжения и тока (U/ I) | ||||
Погрешность | ± (3% + 300 е.м.р. ) | ||||
Общие данные | |||||
Измерение среднеквадратического значения | Сигнал произвольной формы (TrueRMS) только АКИП-2208/4 | ||||
Максимальная индикация | «6600» (формат шкалы 4 разряда) | ||||
Линейная шкала | 55 сегментов (масштабирование индикации 65 сегментов) | ||||
Скорость измерения | Цифровая шкала: 2,8 измерений в секунду Линейная шкала: 28 измерений в секунду |
||||
Автовыключение (APOff) | 15 минут (возможна блокировка автовыключения) | ||||
Источник питания | 1,5 В х 2 штуки (тип АА / LR6) | ||||
Срок службы батарей | до 600 часов | до 400 часов | |||
Индикация разряда | < 2 В. Контроль напряжения батареи на ЖКИ (вольтметр) | ||||
Условия эксплуатации | Температура: 0°C …50 °C, относительной влажность: не более 75 % | ||||
Габаритные размеры | 86 х 185 х 55 мм | ||||
Масса | около 482 г (с батареями) | ||||
Исполнение | IP 50 (гнезда IP 20) | ||||
Примечание | |||||
1 - Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус) | |||||
Пределы | Разрешение (k) | Пределы допускаемой основной погрешности | |||
20 - 50 Гц | > 50 Гц - 60 Гц | > 60 Гц – 200 Гц | > 200 Гц – 2 кГц | ||
660,0 мВ | 100 мкВ | ± (0,01·X + 3·k) | ± (0,012·X + 5·k) | ± (0,05·X + 3·k) | - |
6,600 В | 1 мВ | ± (0,01·X + 3·k) | ± (0,05·X + 7·k) | ± (0,05·X + 7·k) | |
66,00 В | 10 мВ | ||||
660,0 В | 100 мВ | ||||
1000 В | 1 В | ||||
2 - для предела «10 A / 16 А» максимальное время измерения тока не более 30 секунд. Падение напряжение (Volt drop): 60 мВ (предел 66 мкА / 6 / 60 / 600 мА / 6А); 300 мВ (предел 10 А). |
|||||
3 - Зависимость погрешности измерений перем. тока от частотного диапазона входного сигнала (синус) | |||||
Пределы | Пределы допускаемой основной погрешности | ||||
20 - 50 Гц | > 50 Гц - 60 Гц | > 60 Гц – 2 кГц | |||
66,00 мА | ± (0,01·X + 3·k) | ± (0,008·X + 5·k) | ± (0,05·X + 7·k) | ||
660,0 мА | ± (0,01·X + 3·k) | ± (0,008·X + 5·k) | ± (0,05·X + 7·k) | ||
10 А / 16 А | ± (0,01·X + 3·k) | ± (0,015·X + 5·k) | ± (0,05·X + 7·k) |
Комплект поставки
№ | Наименование | Количество |
1 | Мультиметр | 1 |
2 | Набор кабелей | 1 |
3 | Защитный чехол | 1 |
